VD/KSM-PA
Válvula de alívio de pressão e vácuo em plástico
Características
Função e descrição
Válvula combinada de alívio de pressão e vácuo
A válvula do tipo PROTEGO® VD/KSM -PA é uma válvula de alívio de pressão e vácuo em plástico. Ela é principalmente usada para o respiro de tanques, vasos e aparelhos de processos para protegê- los de pressão e vácuo inadmissíveis. Além disso, evitam-se emissões quase até atingir a pressão de ajuste e a entrada de produtos inadmissíveis é impedida. Os vapores de produtos são coletados por um sistema de tubulação conectado ao flange no lado de pressão. A válvula é especialmente adequada para o uso com produtos agressivos, pegajosos ou polimerizantes.
Tecnologia de curso pleno
Ao alcançar a pressão de ajuste a válvula inicia a abertura e atingen o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Com investimentos específicos em pesquisa e desenvolvimento PROTEGO® pode adaptar o comportamento de abertura típico das válvulas de segurança convencionais à faixa de baixas pressões. Essa “Tecnologia de curso pleno“ permite definir a pressão de ajuste 10% abaixo da pressão admissível do tanque para garantir o fluxo necessário.
Tecnologia avançada de manufatura
Até alcançar a pressão de ajuste, garante-se a conservação da pressão do tanque com uma estanqueidade muito acima do padrão normal graças a tecnologia de fabricação altamente desenvolvida. Esta característica se obtém por exemplo, com sedes de válvulas em plástico de alta eficiência e vedações PTFE de ótima qualidade. Depois de aliviar o excesso de pressão e compensar o vácuo, a válvula fecha e proporciona uma vedação firme. A otimização do corpo da válvula favoravel ao fluxo e a construção do obturador são resultado de anos de desenvolvimento, redundando em um funcionamento estável do obturador da válvula, ótima performance e redução da perda de produtos.

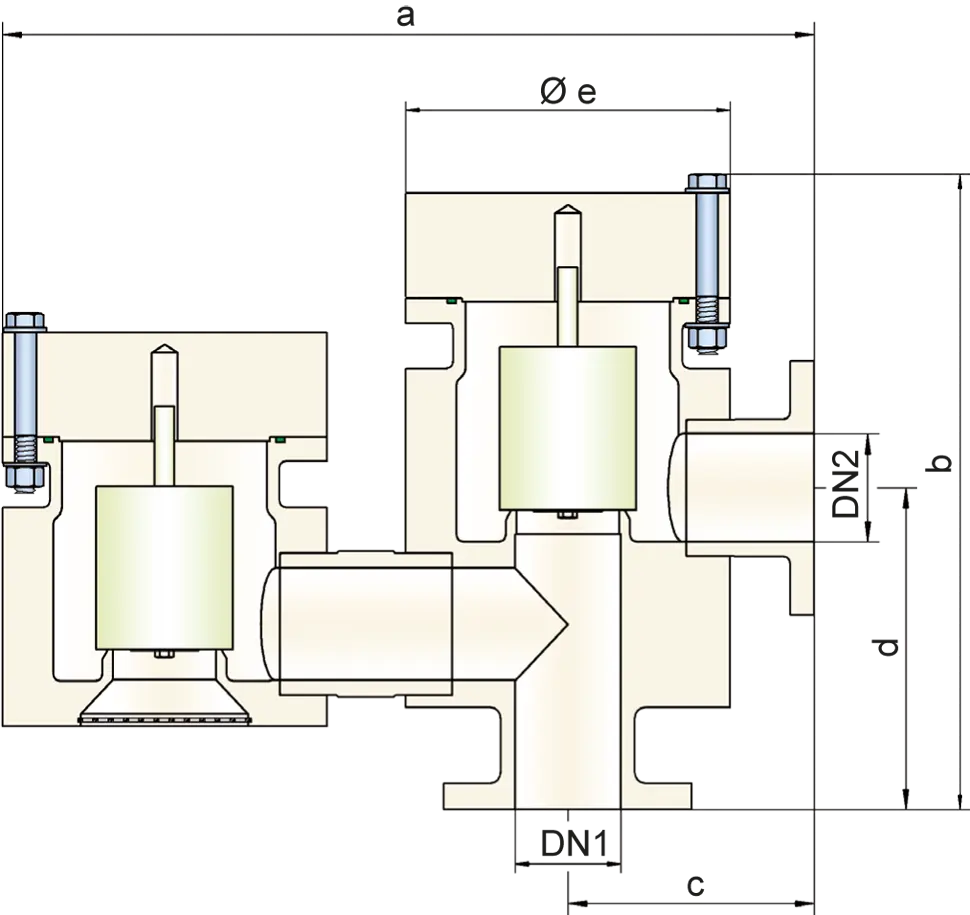

Tabela de dimensões
Para escolher o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes
| DN1 | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" |
| DN2 | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" |
| a | 490 | 650 | 775 (750)* | 930 (958)* | 1260 (1200)* |
| b | 376 | 521 | 563 (523)* | 670 (651)* | 879 (912)* |
| c | 150 | 200 | 225 | 280 | 350 |
| d | 200 | 245 | 300 | 370 | 590 (650)* |
| e | 180 | 250 | 300 | 350 (405)* | 560 (500)* |
Dimensões em mm
* Dimensões entre parênteses para aparelhos em PVDF
Seleção do material do corpo
| Execução | A | B | C |
| Corpo | PE | PP | PVDF |
| Sedes de válvulas | PE | PP | PVDF |
| Vedação | FPM | FPM | FPM |
| Obturador da válvula de alívio de pressão | A, C, D | B, C, D | C, D |
| Obturador da válvula de vácuo | A, C, D | B, C, D | C, D |
Materiais especiais sob solicitação
Seleção do material do disco da válvula de pressão
| Execução | A | B | C | D |
| Faixa de pressão [mbar] | +6,0 até +16 | +5,5 até +16 | +9,5 até +30 | +30 até +100 |
| Obturador da válvula | PE | PP | PVDF | Hastelloy |
| Vedação | PTFE | PTFE | PTFE | PTFE |
| Guia da haste | PE | PP | PVDF | Hastelloy |
| Peso | PE | PP | PVDF | Hastelloy |
Materiais especiais e ajustes de pressão mais altos ou baixos sob solicitação
Seleção do material do disco da válvula de vácuo
| Execução | A | B | C | D |
| Faixa de pressão [mbar] | -6,0 até -16 | -5,5 até -16 | -9,5 até -30 | -30 até -100 |
| Obturador da válvula | PE | PP | PVDF | Hastelloy |
| Vedação | PTFE | PTFE | PTFE | PTFE |
| Guia da haste | PE | PP | PVDF | Hastelloy |
| Peso | PE | PP | PVDF | Hastelloy |
Materiais especiais e ajustes de vácuo mais altos ou baixos sob solicitação
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 F.F. |
Outras conexões sob solicitação
Versão e especificação
Os obturadores de válvula são calibrados por peso, porém o nível de pressão máximo é alcançado somente com obturadores de metal.Outros dispositivos especiais sob solicitação
Ajustes de pressão
| Pressão: | +6.0 mbar | +100 mbar |
| +2.4 inch W.C. | +40 inch W.C. | |
| +4.0 mbar | +100 mbar | |
| +1.6 inch W.C. | +40 inch W.C. | |
| +4.5 mbar | +100 mbar | |
| +1.8 inch W.C. | +40 inch W.C. | |
| Vácuo: | -6.0 mbar | -100 mbar |
| -2.4 inch W.C. | -40 inch W.C. | |
| -4.0 mbar | -100 mbar | |
| -1.6 inch W.C. | -40 inch W.C. | |
| -4.5 mbar | -100 mbar | |
| -1.8 inch W.C. | -40 inch W.C. |
Ajustes de pressão mais altos ou baixos sob solicitação.
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
