FA-E-IIA1
Corta-chamas à prova de deflagração para tubulação para biogás, gás de esgoto e gás de aterro sanitário, construção excêntrica, de efeito bilateral, à prova de combustão contínua (em condições atmosféricas até DN 200)
Características
Função e descrição
Design excêntrico
O corta-chamas à prova de deflagração para tubulação do tipo PROTEGO® FA-E-IIA1 se caracteriza pela sua forma do corpo excêntrica. Em caso de ocorrência de condensado dentro do conjunto abafador de chamas PROTEGO®, esta construção possibilita a descarga do líquido, sem que se possam acumular grandes quantidades no corpo. O dispositivo foi especialmente desenvolvido para aplicações em biogás, gás de esgoto e de aterro sanitário. O uso como dispositivo para tubulação à prova de combustão contínua para condições atmosféricas sem utilização de um monitoramento de temperatura dispendioso constitui uma vantagem.
Para o grupo de explosão IIA1
Ao contrário dos clássicos corta-chamas concêntricos, a construção excêntrica do dispositivo possibilita a instalação em tubulações que passam junto ao chão ou junto à parede, devido à sua baixa profundidade de montagem. A distância entre a potencial fonte de ignição e o local de instalação do corta-chamas à prova de deflagração para tubulação não pode ultrapassar um determinado valor. Este valor é descrito como a chamada proporção L/D máxima (L/D)máx., ou seja, comprimento de tubulação/diâmetro da tubulação e está limitado em (L/D)máx. ≤ 50 conforme a EN ISO 16852 para corta-chamas à prova de deflagração para tubulação do grupo de explosão IIA1 - Metano (designação antiga Gr. expl. I).
Componente Principal – Conjunto Abafador de Chamas PROTEGO®
O corta chamas à prova de deflagração para tubulação é estruturado de forma simétrica e oferece proteção bidirecional contra a propagação de chamas. O dispositivo é composto essencialmente de duas partes do corpo (1) e do conjunto abafador de chamas PROTEGO® (2) no centro. Vários FLAMEFILTER® (3) e espaçadores, encaixados de forma estável em uma armação do FLAMEFILTER®, caracterizam o conjunto abafador de chamas PROTEGO®.
Muitas certificações individuais
O corta-chamas do tipo PROTEGO® FA-E-IIA1 oferece proteção contra deflagrações e combustão contínua (em caso de condições atmosféricas até DN 200) do grupo de explosão IIA1 - Metano (designação antiga Gr. expl. I). Para os equipamentos FA-E dos grupos de explosão IIA e IIB3, bem como IIC, estão disponíveis folhas de dados separadas. A versão padrão pode ser usada até uma temperatura de trabalho de +60°C e uma pressão de trabalho de 1,1 bar absoluta. Divergindo disso, estão disponíveis dispositivos com homologações especiais para temperaturas e pressões mais elevadas. Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
Tabela de dimensões
Para selecionar o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 304 | 304 | 310 | 314 | 360 | 364 | 370 | 434 | 440 | 450 | 480 | 500 |
| b | 29 | 29 | 29 | 29 | 38 | 38 | 39 | 65 | 65 | 55 | 58 | 60 |
| c | 185 | 185 | 210 | 210 | 250 | 250 | 275 | 385 | 385 | 450 | 500 | 575 |
| d | 400 | 400 | 410 | 410 | 440 | 440 | 460 | 520 | 520 | 540 | 570 | 600 |
Dimensões em mm
Seleção do material do corpo
| Execução | A | B | C |
| Corpo | Ferro nodular | Aço | Aço inoxidável |
| Vedação | WS 3822* | WS 3822* | PTFE |
| Conjunto abafador de chamas | A | A, B | B |
* para equipamentos em caso de aplicação com temperaturas elevadas a partir de 150°C (T150), vedações em PTFE.
O corpo também pode ser fornecido em aço, com revestimento em ECTFE. Materiais especiais sob solicitação.
Combinações de material do conjunto abafador de chamas
| Execução | A | B |
| Armação do FLAMEFILTER® | Aço | Aço inoxidável |
| FLAMEFILTER®* | Aço inoxidável | Aço inoxidável |
| Espaçadores | Aço inoxidável | Aço inoxidável |
* os FLAMEFILTER® também podem ser fornecidos em tântalo, Inconel, cobre, etc. em caso de utilização dos materiais do corpo ou da armação listados.
Materiais especiais sob solicitação.
Seleção do grupo de explosão
| MESG | Gr. expl. (IEC / CEN) |
| ≥ 1,14 mm | IIA1 (I)* |
* designação antiga Gr. expl. I
Aprovações especiais sob solicitação
Seleção da pressão máx. de trabalho
| Gr.expl. | DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| IIA1 (I) | Pmax | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 | 1,9 |
Pmáx. = pressão de trabalho máxima admissível em bar absoluta, pressão de trabalho mais elevada sob solicitação
Indicação da temperatura máx. de trabalho
| ≤ 60°C / 140°F | Ttemperatura máxima de trabalho admissível em °C |
| - | Designation |
temperaturas de trabalho mais elevadas, sob solicitação
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Outras conexões sob solicitação
Versão e especificação
Estão disponíveis três versões:Outros dispositivos especiais sob solicitação
*Termoresistência para grupo de equipamentos II, categoria (1) 2 (cat. GII (1) 2)

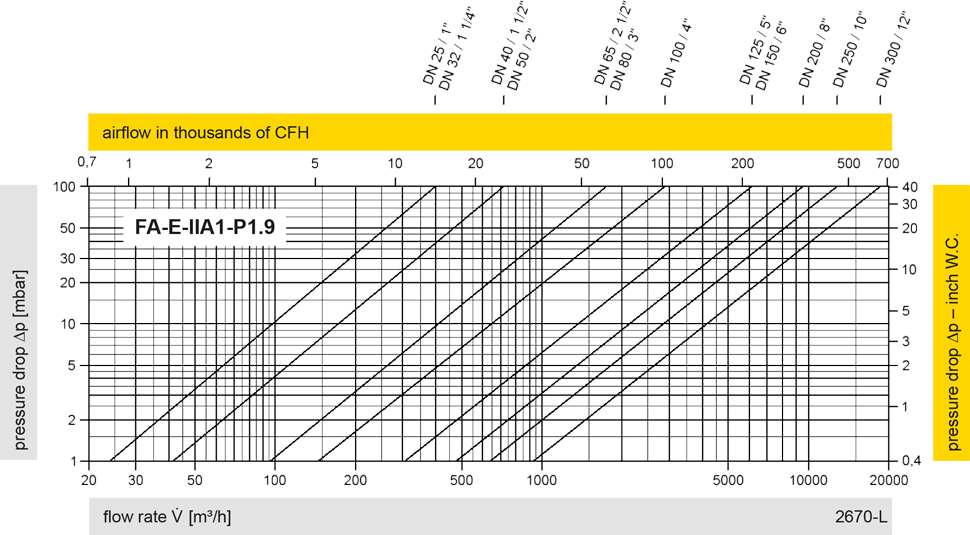

Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
