Merkmale
Funktion und Beschreibung
Kombiniertes Über- und Unterdruckventil
Das Ventil des Typs PROTEGO® VD/KSM ist ein hoch entwickeltes Über- und Unterdruckventil Über- und Unterdruckventil Ein Über- und Unterdruckventil ist ein Druckausgleichsventil für unzulässigen Über- und Unterdruck in einem geschlossenen System. aus Kunststoff. Es wird vor allem zur Ent- und Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Über- und Unterdruck Unterdruck Unterdruck ist der Druck in einem abgeschlossenen Raum, der geringer ist als der Umgebungsdruck. . Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert. Dieses Ventil eignet sich besonders zum Einsatz bei aggressiven sowie klebrigen oder polymerisierenden Produkten.
Vollhub-Technologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck Ansprechdruck Der Ansprechdruck ist der Überdruck am Einlass der Lüftungseinrichtung auf den diese eingestellt ist, um unter Betriebsbedingungen das Öffnen der Einrichtung einzuleiten nur 10% unter den zulässigen Tankdruck Tankdruck Tankdruck ist der Druck in einem Tank. zu setzen, um den erforderlichen Mengenstrom abzuführen.
Hoch entwickelte Fertigungstechnologie
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus leistungsfähigen Kunststoffen und hochwertiger PTFE-Abdichtung gewährleistet. Nachdem der Überdruck Überdruck Überdruck bezeichnet eine Erhöhung des Drucks in einem System oder Behälter über den normalen Betriebsdruck. abgebaut und der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht. Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung der Vollhubteller sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten der Ventilteller Ventilteller Ventilteller ist der Oberbegriff für die Baugruppe, die auf dem Ventilsitz aufliegt. Der Ventilteller trennt zwei verschiedene Druckbereiche. und optimale Performance sowie Reduzierung von Produktverlusten resultieren.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" |
| a | 376 | 521 | 563 (542)* | 670 (681)* | 917 (952)* |
| b | 430 | 575 | 700 (675)* | 825 (880)* | 1190 (1100)* |
| c | 180 | 250 | 300 | 350 (405)* | 560 (500)* |
Abmessungen in mm
Materialauswahl für Gehäuse
Sonderwerkstoffe auf Anfrage
Auswahl Material Überdruckventilteller
| Ausführung | A | B | C | D |
| Druckstufe [mbar] | +6,0 bis +16 | +5,5 bis +16 | +9,5 bis +30 | +30 bis +100 |
| Ventilteller | PE | PP | PVDF | Hastelloy |
| Abdichtung | PTFE | PTFE | PTFE | PTFE |
| Spindelführung | PE | PP | PVDF | Hastelloy |
| Gewicht | PE | PP | PVDF | Hastelloy |
Sonderwerkstoffe sowie höhere oder niedrigere Druckeinstellungen auf Anfrage
Auswahl Material Unterdruckventilteller
| Ausführung | A | B | C | D |
| Druckstufe [mbar] | -6,0 bis -16 | -5,5 bis -16 | -9,5 bis -30 | -30 bis -100 |
| Ventilteller | PE | PP | PVDF | Hastelloy |
| Abdichtung | PTFE | PTFE | PTFE | PTFE |
| Spindelführung | PE | PP | PVDF | Hastelloy |
| Gewicht | PE | PP | PVDF | Hastelloy |
Sonderwerkstoffe sowie höhere oder niedrigere Druckeinstellungen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 F.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Die Ventilteller sind gewichtsbelastet, wobei die höchste Druckstufe nur mit metallischen Tellern erreicht wird.Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| Überdruck: | +6.0 mbar | +100 mbar |
| +4.0 mbar | +100 mbar | |
| +4.5 mbar | +100 mbar | |
| Unterdruck: | -6.0 mbar | -100 mbar |
| -4.0 mbar | -100 mbar | |
| -4.5 mbar | -100 mbar |
Höhere oder niedrigere Druckeinstellungen auf Anfrage.

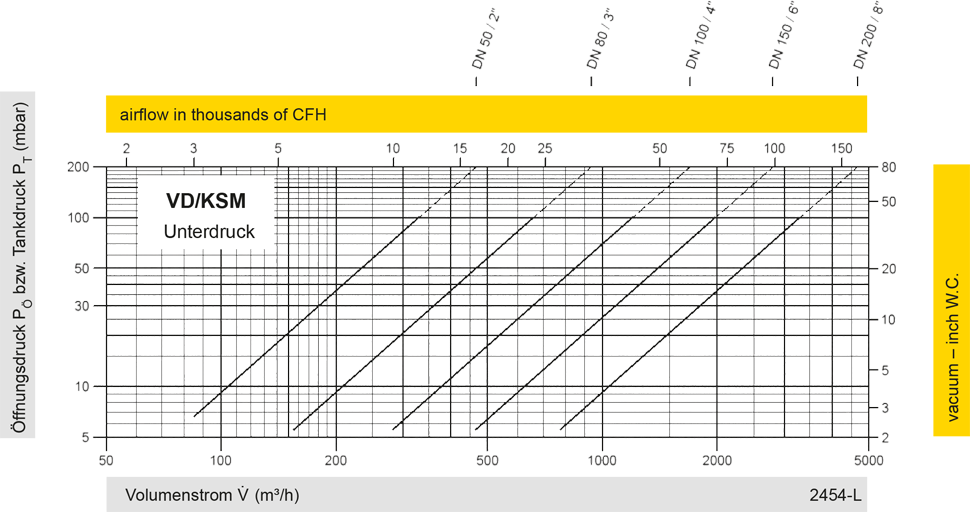

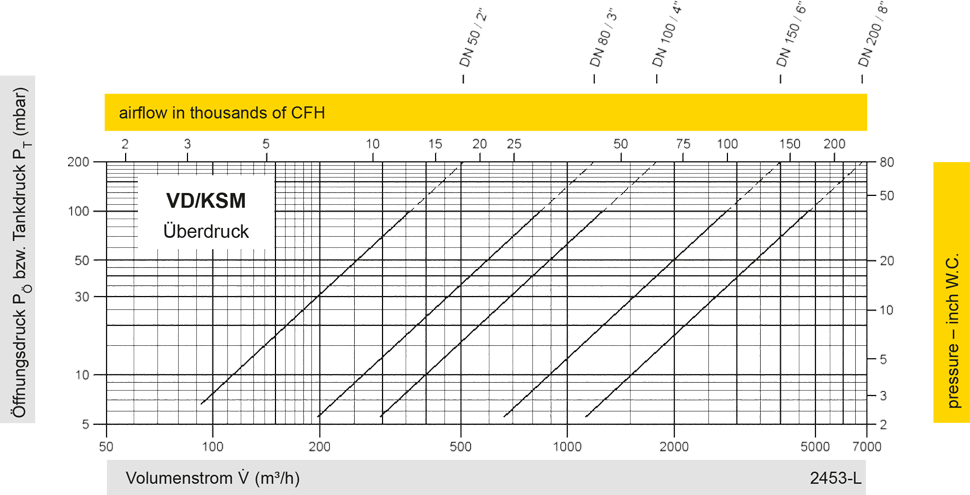

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
