UB/SF-IIA1
Über- und Unterdruckmembranventil mit Innenbeschichtung, deflagrations- und dauerbrandsicher
Merkmale
Funktion und Beschreibung
Kombiniertes Über- und Unterdruckventil
Das weltweit einzigartige, deflagrations- und dauerbrandsichere Membranventil des Typs PROTEGO® UB/SF -IIA1 ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil Über- und Unterdruckventil Ein Über- und Unterdruckventil ist ein Druckausgleichsventil für unzulässigen Über- und Unterdruck in einem geschlossenen System. mit Innenbeschichtung. Es wird vor allem bei Biogasanlagen als Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. zur flammendurchschlagsicheren Ent- und Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits Schutz vor unzulässigem Über- und Unterdruck Unterdruck Unterdruck ist der Druck in einem abgeschlossenen Raum, der geringer ist als der Umgebungsdruck. bzw. verhindert Lufteintritt und unzulässige Produktverluste bis zum Ansprechdruck Ansprechdruck Der Ansprechdruck ist der Überdruck am Einlass der Lüftungseinrichtung auf den diese eingestellt ist, um unter Betriebsbedingungen das Öffnen der Einrichtung einzuleiten und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen und einen lang anhaltenden Abbrand – Dauerbrand Dauerbrand Stabilisiertes Brennen für eine unbestimmte Zeit. .
Unter extremen klimatischen Bedingungen einsetzbar
Aufgrund der Membranbelastung mit frostsicherer Flüssigkeit ist dieses Ventil auch unter extremen klimatischen Bedingungen einsetzbar und weist eine sehr hohe Betriebssicherheit auf. Die Flüssigkeit ist gekapselt und wird durch den Betrieb nicht ausgetragen oder verdünnt. Das Ventil kann auch bei Temperaturen unter 0 °C betrieben werden ohne dass Eis die Ventilfunktion behindert.
Zusammensetzung
Bei Überdruck Überdruck Überdruck bezeichnet eine Erhöhung des Drucks in einem System oder Behälter über den normalen Betriebsdruck. im Tank wird die FPM-Membrane (1) am äußeren Ventilsitzring (2) ab dem Ansprechdruck gegen das Gewicht der Belastungsflüssigkeit in der Überdruckkammer (äußere Ringkammer (3)) angehoben. Das Ergebnis ist eine Druckentlastung zur Umgebung. Die Überdruckkammer kommuniziert hierbei über eine flammendurchschlagsichere Druckausgleichsöffnung (4) mit der Umgebung. Bei Unterdruck im Tank wird dieser durch Druckausgleichsrohre auch in die Unterdruckkammer (innere Kammer (5)) übertragen. Dadurch wird das Gewicht der Belastungsflüssigkeit in der Unterdruckkammer aufgehoben und der Atmosphärendruck hebt die Membrane am inneren Ventilsitzring (6) an. Das Ergebnis ist eine Belüftung des Tanks. Sowohl die Überdruck- als auch die Unterdruckeinstellung wird über die Füllhöhe der Belastungsflüssigkeit in den unterschiedlichen Kammern justiert und kann über jeweils einen Schwimmer mit Zeigerkappe (7) kontrolliert werden.
Hochentwickelte Dichttechnologie für zuverlässige Druckhaltung im Tank
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. dadurch erzielt, dass sich die Membrane aufgrund der Flüssigkeitsbelastung auch bei steigendem Betriebsdruck Betriebsdruck Der Betriebsdruck ist der Druck, der bei Betrieb des Betriebsmittels unter Bemessungsbedingungen erreicht wird. und damit geringer werdender Flächenpressung den Ventilsitzkonturen gut anschmiegt. Dadurch werden die bei konventionellen Tellerventilen bekannten Schleichmengen weitestgehend vermieden und die Emissionen erheblich vermindert. Nachdem der Überdruck abgebaut bzw. der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Dynamische Flammendurchschlagsicherheit bei Drucküberschreitung
Wird der eingestellte Ansprechdruck überschritten, treten explosionsfähige Gas/ bzw. Produktdampf/Luft-Gemische aus. Die Geschwindigkeit, mit der diese Produktdämpfe bei Überwindung des Ansprechdruckes aus dem Ringspalt zwischen der Membrane und dem äußeren Ventilsitzring austreten, ist wesentlich größer als die Flammenfortpflanzungsgeschwindigkeit. Kommt dieses Gemisch also zur Entzündung, wird ein Rückzünden in den Tank verhindert. Strömt weiteres Gemisch nach, kann aufgrund dieser dynamischen Flammendurchschlagsicherheit auch ein Dauerbrand keine Rückzündung verursachen.
Viele individuelle Zulassungen
Bei nur sehr geringen Strömungsleistungen – z.B. bei der Tankatmung infolge Temperaturschwankungen – ist der sich in Abhängigkeit vom Volumenstrom bildende Spalt so klein, dass die Flamme in dem Spalt gelöscht und somit eine Rückzündung verhindert wird. Das Membranventil des Typs PROTEGO® UB/SF-IIA1 wurde für die Produktdampf- bzw. Gas/Luft-Gemische der Exploionsgruppe IIA1 bzw. Methan-Luft-Gemische unter Beachtung einer max. zulässigen Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. der Gemische bis +60°C und einem Betriebsdruck von ≥ 3,5 mbar zugelassen. Es erfüllt die Anforederungen der europäischen Tankbau-Norm EN 14015 - Anhang L. EU-Konformität nach derzeit gültiger ATEX-Richtlinie für Methan-Luft-Gemische besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | Überdruck | 80 / 3" | Überdruck | 100 / 4" | Überdruck | 150 / 6" |
| a | bis +28 mbar | 615 | bis +28 mbar | 645 | bis +25 mbar | 680 |
| a | > +28 mbar | 765 | > +28 mbar | 795 | > +25 mbar | 830 |
| b | 410 | 485 | 590 |
Abmessungen in mm
Überdruckeinstellungen > +50 mbar (DN 80), > +45 (DN 100), > +46 (DN150) mit Zusatzaufsatz - Baumaße auf Anfrage
Baumaße für das
Über- und Unterdruckmembranventil
Über- und Unterdruckmembranventil
Ein Über- und Unterdruckventil dient zur Be- und Entlüftung eines Anlagenteils und schützt diesen vor unzulässigen Druckbelastungen.
mit
Heizschlange
Heizschlange
Eine Heizschlange ist eine Rohrverbindung aus mehreren Rohrteilen.
auf Anfrage
Material für Gehäuse
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) |
| ≥ 1,14 mm | IIA1 |
Sonderabnahmen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Das Ventil ist in den Druckstufen für Überdruck und Unterdruck nahezu beliebig kombinierbar. Die Membrane ist flüssigkeitsbelastet. Höhere Drücke werden auf Anfrage in Sonderausführung mit Zusatzaufsatz realisiert.Druckeinstellungen:
| DN 80 | +3.5 mbar | +50 mbar |
| DN 100 | +3.5 mbar | +45 mbar |
| DN 150 | +3.5 mbar | +46 mbar |
| Unterdruck | -3.5 mbar | -35 mbar |
Höhere Druckeinstellungen bis zu 150 mbar in Sonderausführung mit Zusatzaufsatz auf Anfrage.
Volumenstromdiagramm

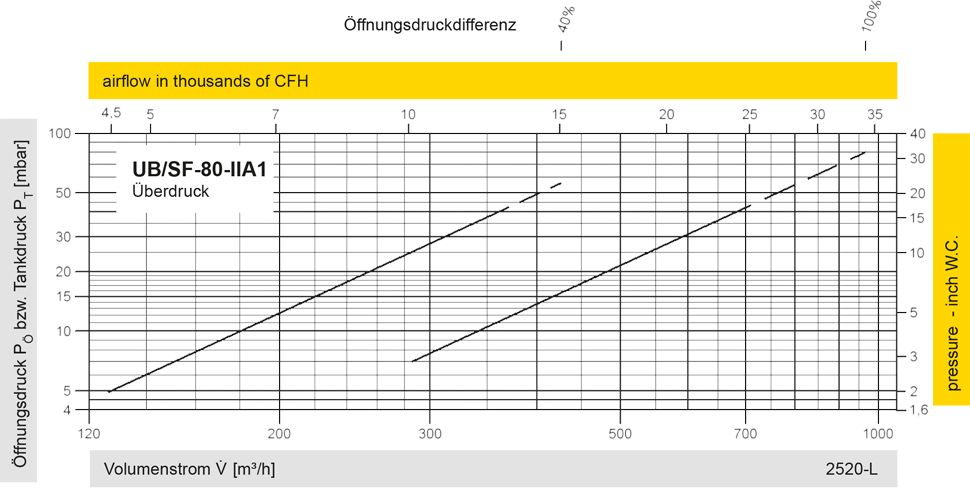

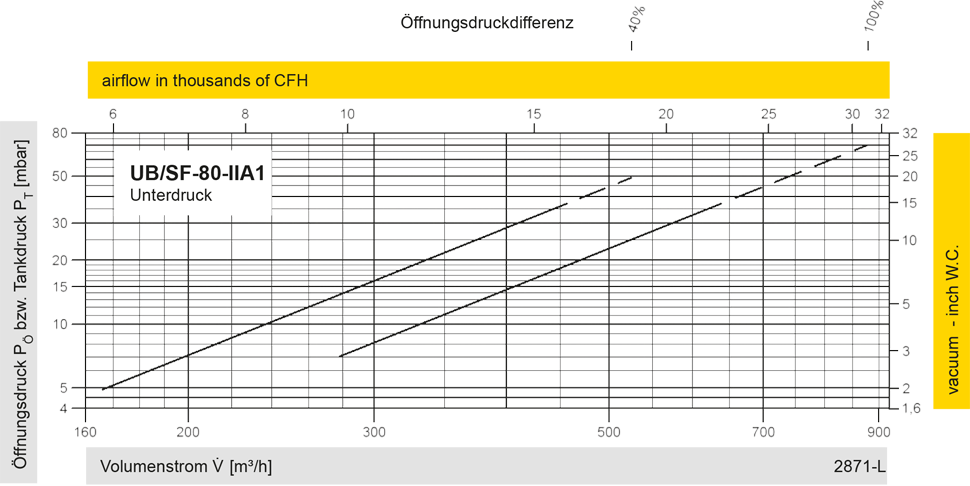

UB/SF DN80

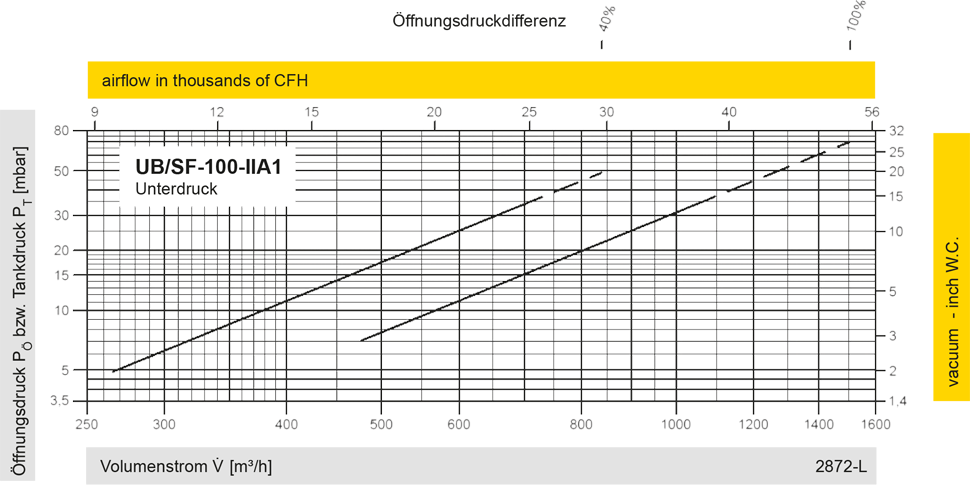

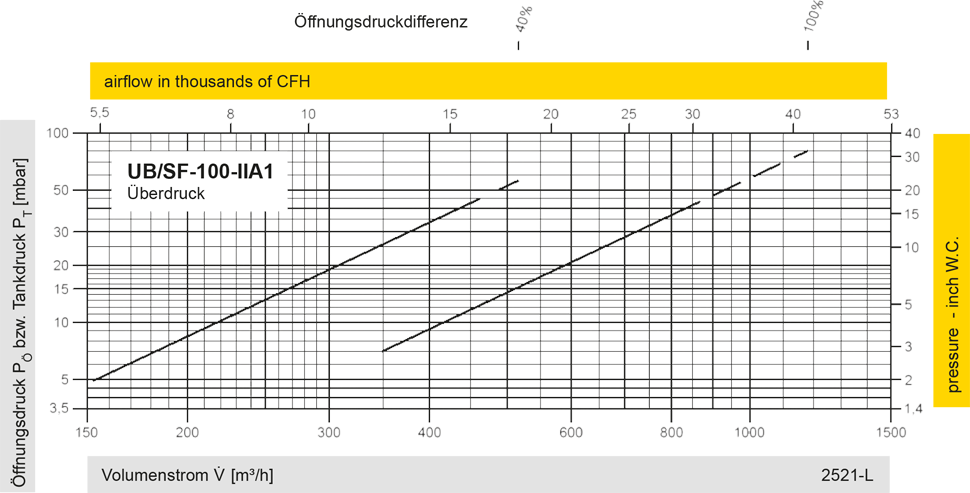

UB/SF DN100

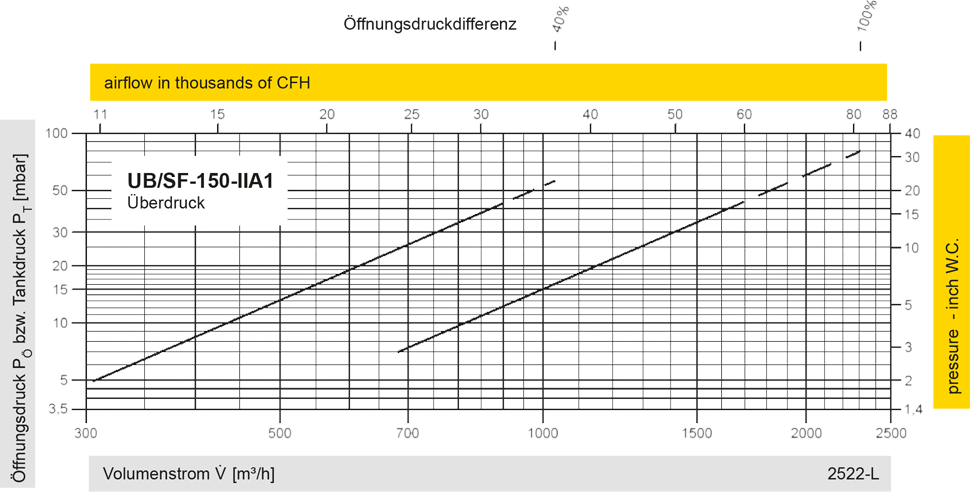

UB/SF DN150
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
