Merkmale
Funktion und Beschreibung
Über- oder Unterdruckventil aus Kunststoff in Eckausführung
Das Rohrleitungsventil des Typs PROTEGO® R/KSM ist ein hoch entwickeltes Über- oder Unterdruckventil aus Kunststoff in Eckausführung. Es wird vor allem als Über- oder Rückströmsicherung in Ent- oder Belüftungsleitungen von Tanks, Behältern und verfahrenstechnischen Apparaten aus Kunststoff installiert und bietet Schutz vor unzulässigem Über- oder Unterdruck. Weiterhin werden bis kurz vor Erreichen des Ansprechdruckes Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert. Dieses Ventil eignet sich besonders zum Einsatz bei aggressiven sowie klebrigen oder polymerisierenden Produkten.
Vollhub-Technologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen. Das Ansprechverhalten ist hierbei für Über- und Unterdruckfunktion gleich.
Hoch entwickelte Fertigungstechnologie
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus modernsten Kunststoffen und hochwertiger PTFE-Abdichtung gewährleistet. Nachdem der Überdruck abgebaut oder der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht. Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung des Vollhubtellers sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten des Ventiltellers und optimale Performance sowie Reduzierung von Produktverlusten resultieren.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" |
| a | 200 | 245 | 300 | 370 | 625 (650)* |
| b | 376 | 521 | 563 (523)* | 687 (651)* | 914 (912)* |
| c | 150 | 200 | 225 | 280 | 350 |
| d | 180 | 250 | 300 | 350 (405)* | 560 (500)* |
Abmessungen in mm
* Klammermaße für Geräte aus PVDF
Materialauswahl für Gehäuse
| Ausführung | A | B | C |
| Gehäuse | PE | PP | PVDF |
| Ventilsitz | PE | PP | PVDF |
| Dichtung | FPM | FPM | FPM |
| Ventilteller | A,C,D | B,C,D | C,D |
Sonderwerkstoffe auf Anfrage
Auswahl Material Ventilteller
| Ausführung | A | B | C | D |
| Druckstufe [mbar] | ±6,0 bis ±16 | ±5,5 bis ±16 | ±9,5 bis ±30 | ±30 bis ±100 |
| Ventilteller | PE | PP | PVDF | Hastelloy |
| Abdichtung | PTFE | PTFE | PTFE | PTFE |
| Spindelführung | PE | PP | PVDF | Hastelloy |
Sonderwerkstoffe sowie höhere Druckeinstellungen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 F.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet, wobei die höchste Druckstufe nur mit metallischen Tellern erreicht wird.Weitere Sonderarmaturen auf Anfrage
In Rohrleitungen muss bei der Auswahl des Ansprechdrucks und des Öffnungsverhaltens auch der Gegendruck berücksichtigt werden.
Druckeinstellungen
| Über- oder Unterdruck | ±6.0 mbar | ±100 mbar |
| ±4.0 mbar | ±100 mbar | |
| ±4.5 mbar | ±100 mbar |

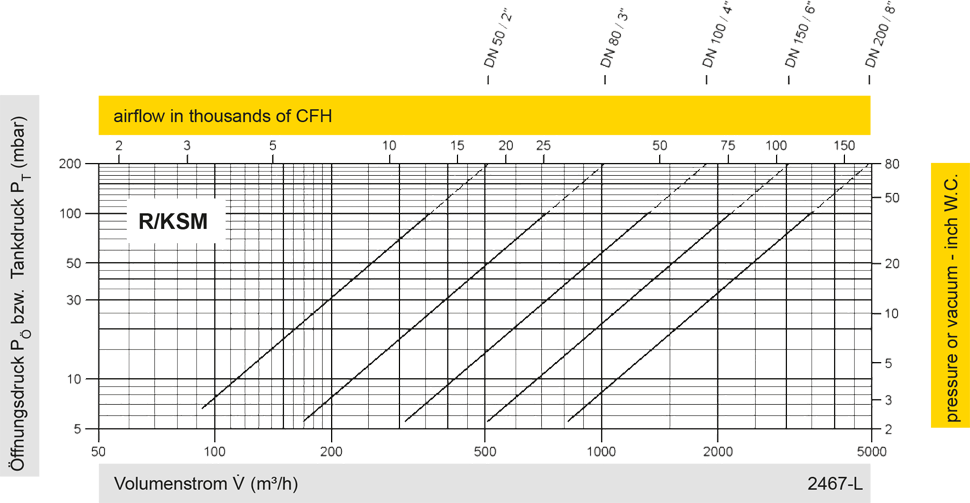

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
