Merkmale
Funktion und Beschreibung
Kombiniertes Über- und Unterdruckventil
Das Ventil des Typs PROTEGO® PV/ELR ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil Über- und Unterdruckventil Ein Über- und Unterdruckventil ist ein Druckausgleichsventil für unzulässigen Über- und Unterdruck in einem geschlossenen System. für große Strömungsleistungen. Es wird vor allem als Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. zur Ent- und Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Über- und Unterdruck Unterdruck Unterdruck ist der Druck in einem abgeschlossenen Raum, der geringer ist als der Umgebungsdruck. . Weiterhin werden bis nahe zum Ansprechdruck Ansprechdruck Der Ansprechdruck ist der Überdruck am Einlass der Lüftungseinrichtung auf den diese eingestellt ist, um unter Betriebsbedingungen das Öffnen der Einrichtung einzuleiten Emissionsverluste vermieden und unzulässiger Produkteintritt verhindert.
Vollhub-Technologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck Tankdruck Tankdruck ist der Druck in einem Tank. zu setzen, um den erforderlichen Mengenstrom ab- bzw. zuzuführen.
Hoch entwickelte Fertigungstechnologie
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller Ventilteller Ventilteller ist der Oberbegriff für die Baugruppe, die auf dem Ventilsitz aufliegt. Der Ventilteller trennt zwei verschiedene Druckbereiche. (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Folie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Überdruck Überdruck Überdruck bezeichnet eine Erhöhung des Drucks in einem System oder Behälter über den normalen Betriebsdruck. abgebaut oder der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht. Die strömungstechnische Optimierung des Ventilkörpers sowie die konstruktive Gestaltung der Vollhubteller sind das Ergebnis jahrelanger Entwicklungsarbeit, aus der ein stabiles Arbeiten der Ventilteller und optimale Performance sowie Reduzierung von Produktverlusten resultieren.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 80 / 3" | 80 / 3" | 100 / 4" | 100 / 4" |
| Überdruck | ≤ +35 mbar | > +35 mbar | ≤ +35 mbar | > +35 mbar |
| a | 345 | 475 | 345 | 475 |
| b | 146 | 146 | 146 | 146 |
| c | 218 | 218 | 218 | 218 |
| d | 353 | 353 | 353 | 353 |
Abmessungen in mm
Baumaße für das Über- und Unterdruckventil mit Heizmantel auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | B | C |
| Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. | Stahl | Edelstahl |
| Heizmantel (PV / ELR-H...) | Stahl | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
| Schutzgitter Schutzgitter Ein Schutzgitter dient zur Absperrung gegen Menschen, Tiere oder Fremdkörper und ermöglicht gleichzeitig eine Durchströmung mit Gasen. | Edelstahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Auswahl Material Überdruckventilteller
| Ausführung | A | B | C | D |
| Druckstufe [mbar] | +2,0 bis +3,5 | >+3,5 bis +14 | >+14 bis +210 | >+14 bis +210 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch | PTFE |
Sonderwerkstoffe sowie höhere Überdrücke auf Anfrage
Auswahl Material Unterdruckventilteller
| Ausführung | A | B | C | D |
| Druckstufe [mbar] | -3,5 bis -5,0 | <-5,0 bis -14 | <-14 bis <35 | <-14 bis -35 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch | PTFE |
Sonderwerkstoffe sowie höhere Unterdrücke auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Die Ventilteller sind gewichtsbelastet. Bei Ansprechdrücken >35 mbar wird eine verlängerte Bauform verwendet.Es stehen zwei Ausführungen zur Auswahl:
Weitere Sonderarmaturen auf Anfrage
Das Ventil ist in den Druckstufen für Über- und Unterdruck nahezu beliebig kombinierbar. Bei Überschreitung einer Differenz zwischen Druck und Vakuum von 150 mbar kommen Sonderventilteller zum Einsatz.
Druckeinstellungen
| Überdruck: | +2.0 mbar | +210 mbar |
| Unterdruck: | -14 mbar | -50 mbar |
| Unterdruck: | -3.5 mbar | -14 mbar |
bei Überdruck bis max. +150 mbar
Höhere oder niedrigere Druckeinstellungen auf Anfrage

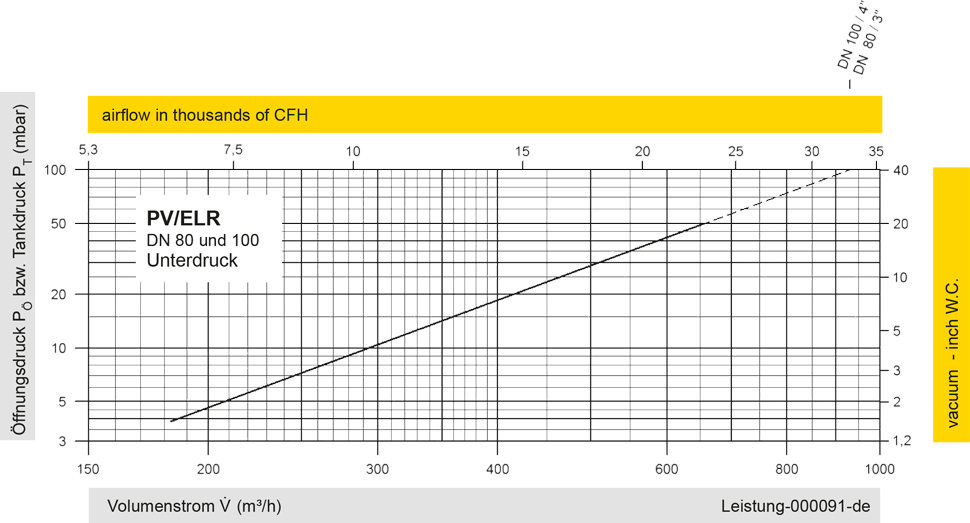

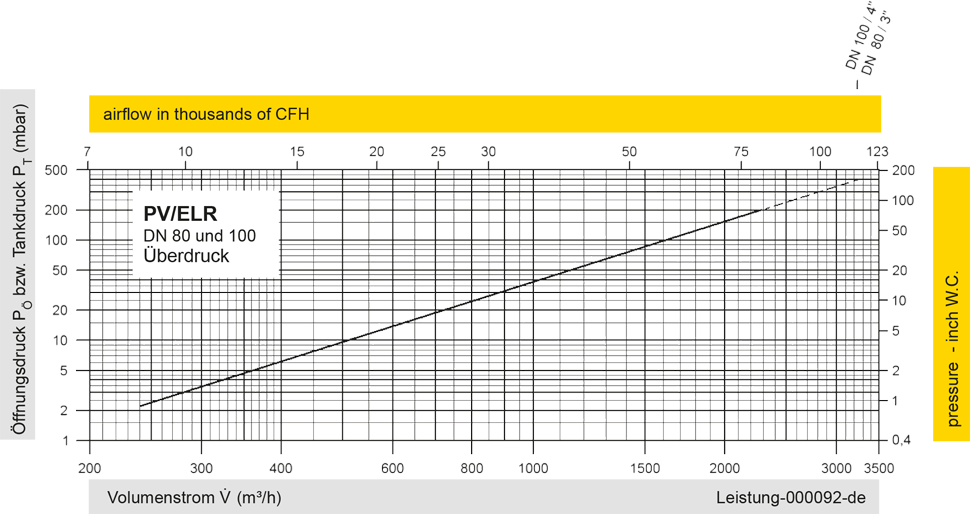

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
