PF/K, PF/TK, PS/KF
Peil- und Probeentnahmestutzen mit Flanschanschluss
Merkmale
Funktion und Beschreibung
Peil- und Probeentnahmestutzen für Tanks
Die Peil- und Probeentnahmestutzen PROTEGO® PF/K, PF/TK und PS/KF dienen als verschließbare Peilöffnungen, die nur zum Peilen oder zur Entnahme von Proben geöffnet werden. Ansonssten sind sie fest verschlossen. Die Peilstutzen PF/K, PF/TK und PS/KF bestehen im Wesentlichen aus Gehäuse, Peilstutzendeckel mit Dichtung und Peilstutzenbügel. Die Gehäuse sind standardmäßig mit Peilmarken aus Edelstahl versehen. Bei der Ausführung mit Fußtrittbedienung PROTEGO® PF/TK wird das Peilstutzenpedal mit dem Gehäuse und dem Bügel verbunden.
Maßtabelle

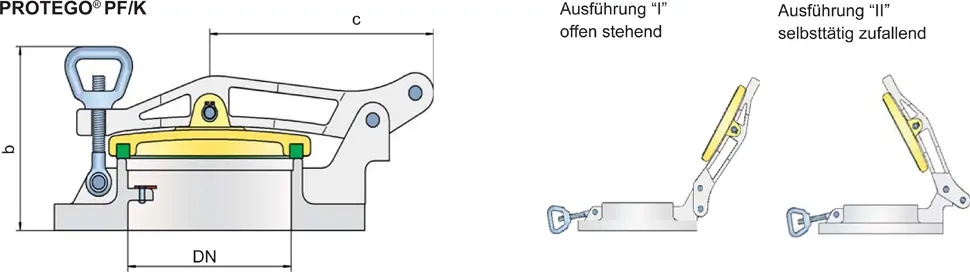

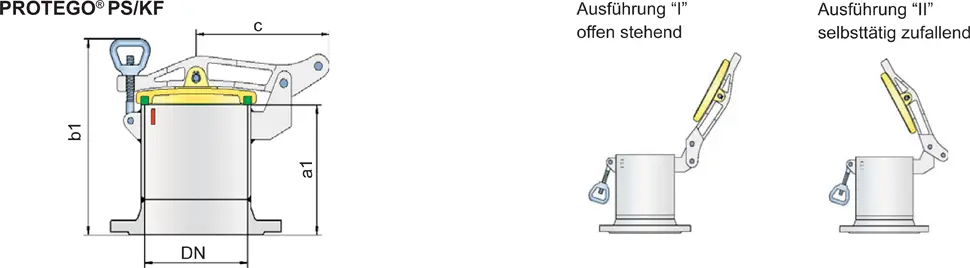

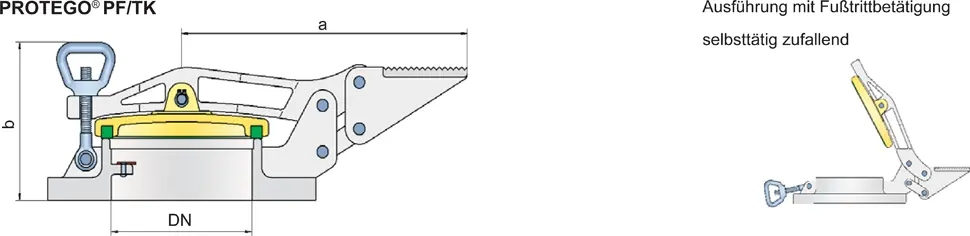

| DN | 100 / 4'' | 150 / 6'' | 200 / 8'' |
| a | 260 | 305 | 335 |
| b | 150 | 155 | 175 |
| c | 160 | 205 | 235 |
| a1 | 225 | 265 | 300 |
| b1 | 315 | 360 | 405 |
Abmessungen in mm
Die Nennweite richtet sich nach den Dimensionen der verwendeten Peil- und Probeentnahmegeräte
Materialauswahl
| Ausführung | B | C | D |
| Gehäuse | Edelstahl | Aluminium | Stahl |
| Deckel | Edelstahl** | Aluminium | Stahl |
Im explosionsgefährdeten Bereichen ist die Kombination Stahl/ Aluminium wegen Zündgefahr nicht zulässig.
* nur für PF/K und PF/TK
** nur für PF/TK-100
Erforderliche Daten für die Auslegung
EinlagerungsproduktTankwerkstoff
Tankstutzen
Flanschanschlussart
Der Flanschanschluss wird nach EN1092-1, Form A ausgeführt. Wahlweise kann der Anschlussflansch nach jeder internationalen Norm ausgeführt werden.Ausführungsarten- und Spezifikation
Je nach Verwendungszweck stehen folgende Ausführungen zur Verfügung:Peilstutzen zum Einschweißen auf den Tank stehen in den Varianten PROTEGO® PS/K und PS/TK zur Verfügung. Ein gesondertes Katalogblatt ist vorhanden.
Der Einsatz von Peil- und Probeebtnahmestutzen kann z.B. in Kombination mit Handpeilgeräten PROTEGO® H/P oder mit dem Peil- und Probeentnahmegerät PROTEGO® VP/HK erfolgen.

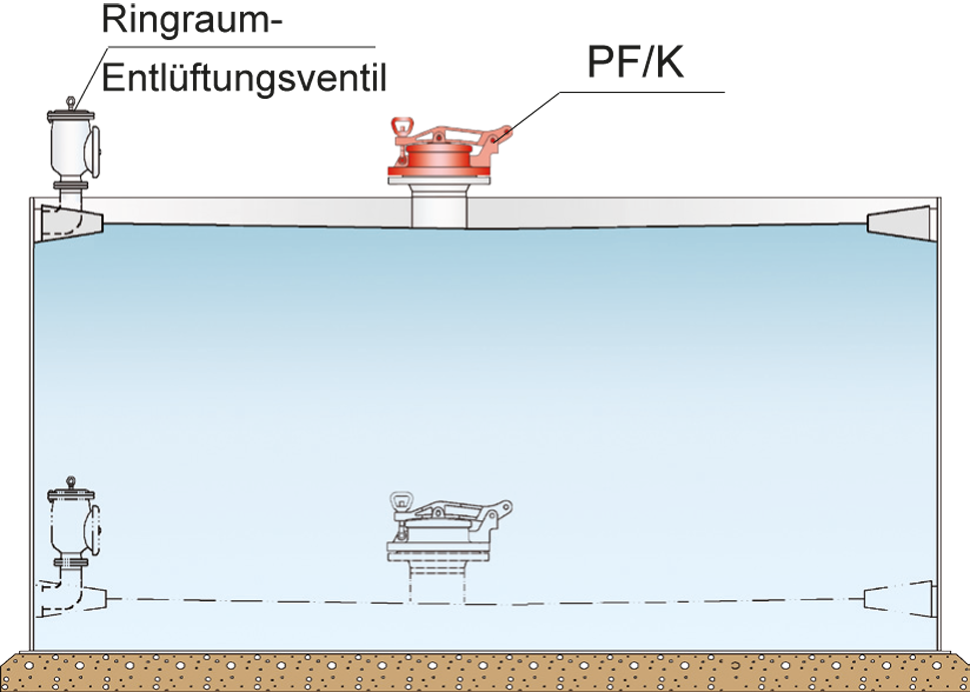

Peil- und Probeentnahmestutzen können auf Tanks mit Schwimmdach installiert werden.
