LH/EB
Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube
Merkmale
Funktion und Beschreibung
Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand bei Methan/Luft- Gemischen
Die Ent- und Belüftungshaube PROTEGO® LH/EB dient der Absicherung von drucklosen Anlagen und Behältern. Die Flammendurchschlagsicherung bietet Sicherheit gegen atmosphärische Deflagrationen und lang anhaltenden stabilisierten Abbrand von Methan/Luft-Gemischen. Besonders bewährt hat sich das Gerät zur Absicherung von Bewetterungsöffnungen stillgelegter, verfüllter Schächte im Bergbau. Weitere Verwendung findet das Gerät beim Einsatz in Biogas-, Deponiegas- und Klärgasanlagen. Die Armatur wird auf Be- und Entlüftungsleitungen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration in das Innere eines Behälters oder einer Anlage.
Hauptbestandteil - PROTEGO® Flammensicherung

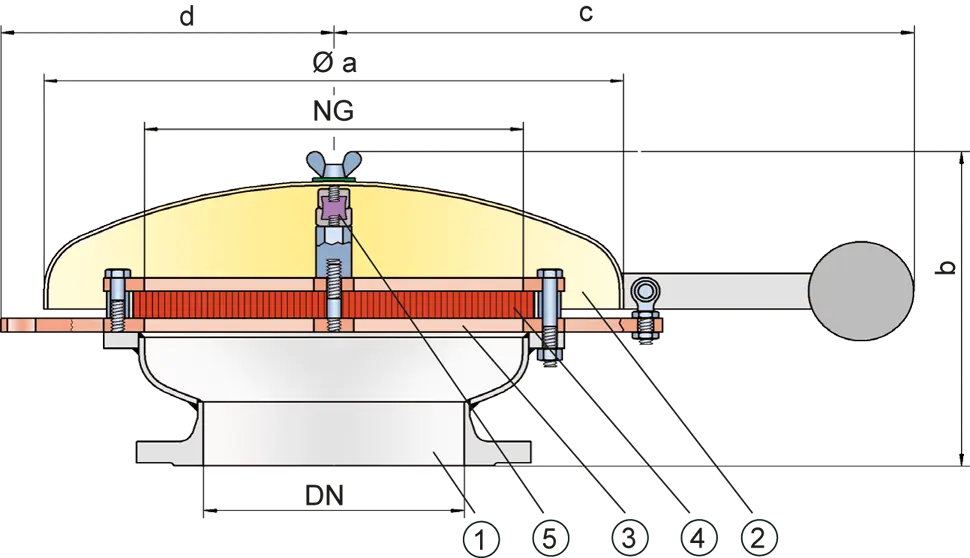

Die Armatur vom Typ PROTEGO® LH/EB besteht im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Ent- und Belüftungshaube wird mit einer Wetterschutzhaube aus Metall verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (5) und durch ein außen angebrachtes Gewicht öffnet die Haube. Die PROTEGO® Flammensicherung besteht aus einem FLAMMENFILTER® (4), der in einem FLAMMENFILTER® Käfig stabil eingefasst ist.
Für Explosionsgruppe IIA1 - Methan
Die Flammendurchschlagsicherung vom Typ PROTEGO® LH/EB ist für Stoffe der Explosionsgruppe IIA1 - Methan (frühere Bezeichnung Expl.Gr. I) verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar. Verwendungsnachweis für den Bergbau, EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf den folgenden Seiten
| DN | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" |
| NG | 400 / 16" | 400 / 16" | 400 / 16" | 400 / 16" | 400 / 16" | 400 / 16" |
| a | 600 | 600 | 600 | 600 | 600 | 600 |
| b | 340 | 340 | 340 | 340 | 340 | 340 |
| c | 600 | 600 | 600 | 600 | 600 | 600 |
| d | 350 | 350 | 350 | 350 | 350 | 350 |
Abmessungen in mm
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
| Flammensicherung | A, B | B |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 1,14 mm | IIA1 (I)* | - |
* frühere Bezeichnung Expl.Gr. I
Sonderabnahmen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Folgende Ausführungen stehen zur Verfügung:Weitere Sonderarmaturen auf Anfrage
Volumenstromdiagramm

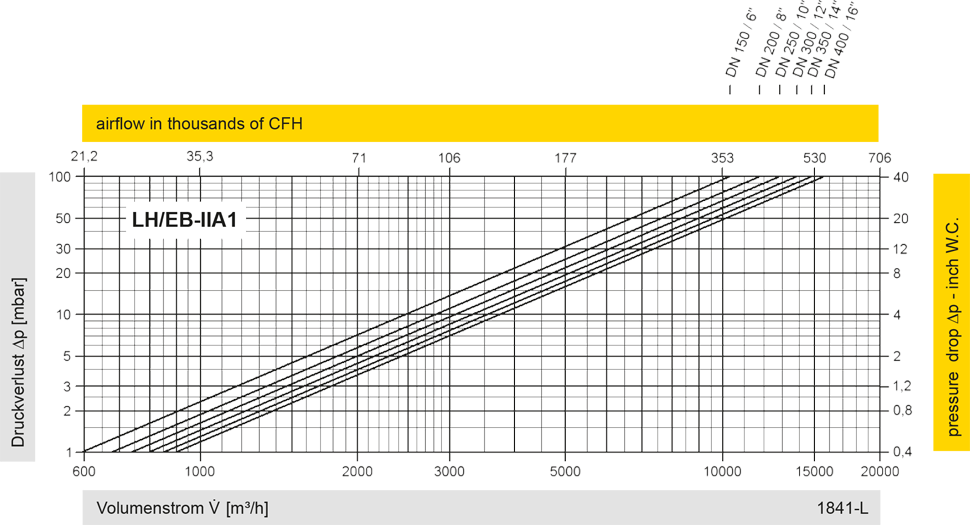

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
