Merkmale
Funktion und Beschreibung
Sicherheit gegen atmosphärische Deflagrationen
Die Ent- und Belüftungshaube des Typs PROTEGO® LH/AD bietet Sicherheit gegen atmosphärische Deflagrationen. Die Flammendurchschlagsicherung wird zur Absicherung von Druckausgleichöffnungen druckloser Anlagen und Behälter eingesetzt, wenn ein stabilisiertes Brennen auf der Sicherung ausgeschlossen werden kann. Das Gerät ist die ideale Lösung zur Absicherung von Entspannungsleitungen. Die Armatur verhindert das Eindringen einer atmosphärische Deflagrationen in das Innere eines Behälters oder einer Anlage.
Hauptbestandteil - PROTEGO® Flammensicherung
Geräte vom Typ PROTEGO® LH/AD bestehen im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Armatur ist mit einer festen Wetterschutzhaube aus Metall verschlossen. Ein Schutzgitter zwischen Haube und Gehäuse verhindert das Eindringen von Fremdkörpern und Tieren. In Abhängigkeit von den Einsatzbedingungen werden Höhe und Spaltweite der FLAMMENFILTER® (4) abgestimmt. Durch Angabe der Betriebsparameter wie Temperatur und Explosionsgruppe bzw. der Zusammensetzung des Mediums kann die optimale Deflagrationsendsicherung ausgewählt werden.
Für Explosionsgruppe IIB1
Flammendurchschlagsicherungen vom Typ PROTEGO® LH/AD-IIB1-X0 sind für Gas/Luft-Gemische der Explosionsgruppe IIB1 einsetzbar. Die Standardausführung ist bis zu einer Betriebstemperatur von +100°C einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | NG | b | c |
| 50 / 2" | 100 | 200 | 175 |
| 80 / 3" | 150 | 240 | 180 |
| 100 / 4" | 200 | 295 | 220 |
| 125 / 5" | 250 | 350 | 240 |
| 150 / 6" | 300 | 550 | 260 |
| 200 / 8" | 300 | 550 | 260 |
| 250 / 10" | 400 | 600 | 355 |
| 300 / 12" | 400 | 600 | 340 |
| 350 / 14" | 600 | 800 | 390 |
| 400 / 16" | 600 | 800 | 380 |
| 500 / 20" | 700 | 1000 | 400 |
Abmessungen in mm
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Abdeckhaube | Edelstahl | Edelstahl |
| Schutzgitter | Edelstahl | Edelstahl |
| Flammensicherung | A, B | B |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,85 mm | IIB1 | – |
Sonderabnahmen auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 100°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Folgende Ausführungen stehen zur Verfügung:Weitere Sonderarmaturen auf Anfrage

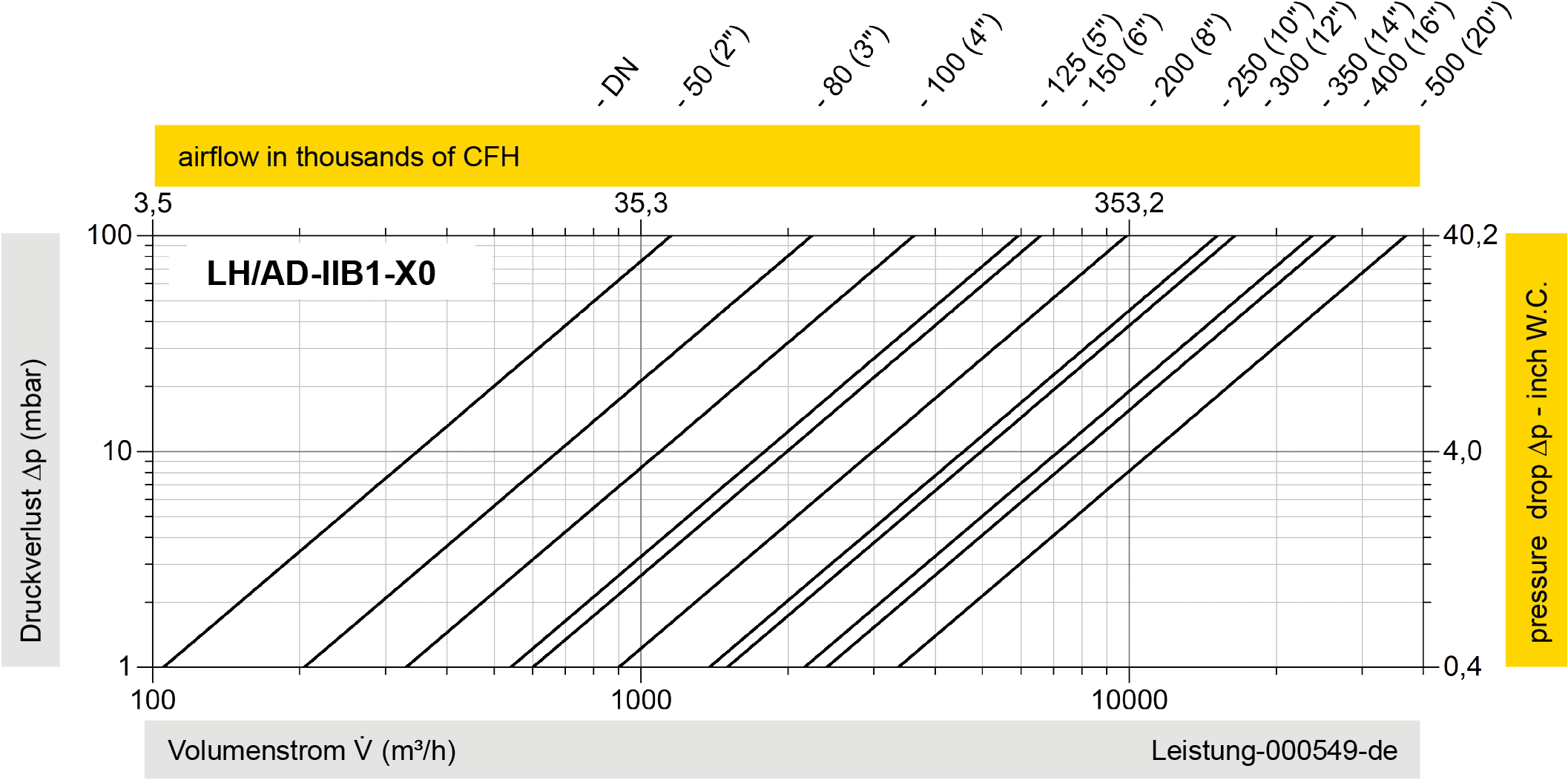

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
