Merkmale
Funktion und Beschreibung
Sicherheit gegen atmosphärische Deflagrationen
Die Ent- und Belüftungshaube des Typs PROTEGO® LH/AD bietet Sicherheit gegen atmosphärische Deflagrationen. Die Flammendurchschlagsicherung Flammendurchschlagsicherung Eine Flammendurchschlagsicherung ist eine Einrichtung, die an einer Öffnung eines Anlagenteils oder in der verbindenden Rohrleitung eines Systems von Anlagen eingebaut und deren vorgesehene Funktion es ist, den Durchfluss zu ermöglichen, aber den Flammendurchschlag zu verhindern. wird zur Absicherung von Druckausgleichöffnungen druckloser Anlagen und Behälter Behälter Ein Behälter ist eine offene oder geschlossene Vorrichtung mit beliebiger Geometrie zur ständigen Aufnahme von Flüssigkeiten, Feststoffen, Gasen und Dämpfen. eingesetzt, wenn ein stabilisiertes Brennen auf der Sicherung ausgeschlossen werden kann. Das Gerät ist die ideale Lösung zur Absicherung von Entspannungsleitungen. Die Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. verhindert das Eindringen einer atmosphärische Deflagrationen in das Innere eines Behälters oder einer Anlage.
Hauptbestandteil - PROTEGO® Flammensicherung
Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. vom Typ PROTEGO® LH/AD bestehen im Wesentlichen aus einem Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. (1), der Haube (2) und der PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. (3). Die Armatur ist mit einer festen Wetterschutzhaube Wetterschutzhaube Eine Wetterschutzhaube ist eine Abdeckung zum Schutz der inneren Bauteile einer Armatur vor Witterungseinflüssen. aus Metall verschlossen. Ein Schutzgitter Schutzgitter Ein Schutzgitter dient zur Absperrung gegen Menschen, Tiere oder Fremdkörper und ermöglicht gleichzeitig eine Durchströmung mit Gasen. zwischen Haube und Gehäuse verhindert das Eindringen von Fremdkörpern und Tieren. In Abhängigkeit von den Einsatzbedingungen werden Höhe und Spaltweite der FLAMMENFILTER® (4) abgestimmt. Durch Angabe der Betriebsparameter wie Temperatur und Explosionsgruppe bzw. der Zusammensetzung des Mediums kann die optimale Deflagrationsendsicherung Deflagrationsendsicherung Eine Deflagrationssicherung ist eine Flammendurchschlagsicherung, die einen Flammendurchschlag bei Deflagrationen verhindert. ausgewählt werden.
Für Explosionsgruppen IIA bis IIC
Flammendurchschlagsicherungen der Baureihe PROTEGO® LH/AD sind je nach Typ für Stoffe der Explosionsgruppen IIA bis IIC verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C einsetzbar. Davon abweichend sind zahlreiche Geräte mit Sonderzulassungen für höhere Temperaturen auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | a | b | c* | c* |
| IIB3 | IIC | |||
| 50 / 2" | 100 | 200 | 175 | 185 |
| 80 / 3" | 150 | 240 | 180 | 195 |
| 100 / 4" | 200 | 295 | 220 | 235 |
| 150 / 6" | 300 | 550 | 260 | 270 |
| 200 / 8" | 300 | 550 | 260 | 270 |
| 250 / 10" | 400 | 600 | 355 | 365 |
| 300 / 12" | 400 | 600 | 340 | 350 |
| 350 / 14" | 600 | 800 | 390 | 400 |
| 400 / 16" | 600 | 800 | 380 | 390 |
| 500 / 20" | 700 | 1000 | 400 | 410 |
| 600 / 24" | 800 | 1200 | 475 | 485 |
| 700 / 28" | 1000 | 1400 | 505 | 515 |
| 800 / 32" | 1200 | 1600 | 550 | 560 |
Abmessungen in mm
* c sind Richtwerte. Genaue Maße richten sich nach Flanschanschluss.
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Abdeckhaube | Edelstahl | Edelstahl |
| Schutzgitter | Edelstahl | Edelstahl |
| Flammensicherung | A, B | B |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,65 mm | IIB3 | C |
| < 0,5 mm | IIC | B |
Sonderabnahmen auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Folgende Ausführungen stehen zur Verfügung:Weitere Sonderarmaturen auf Anfrage

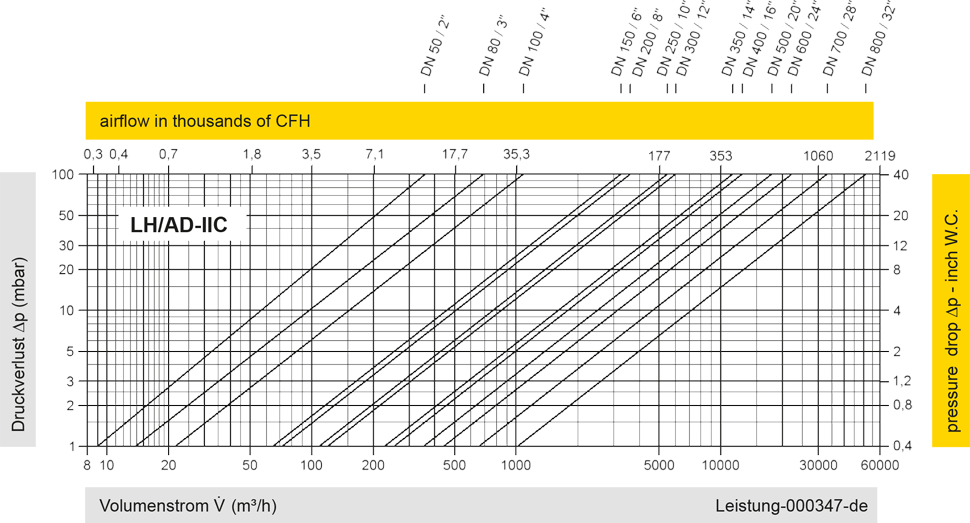

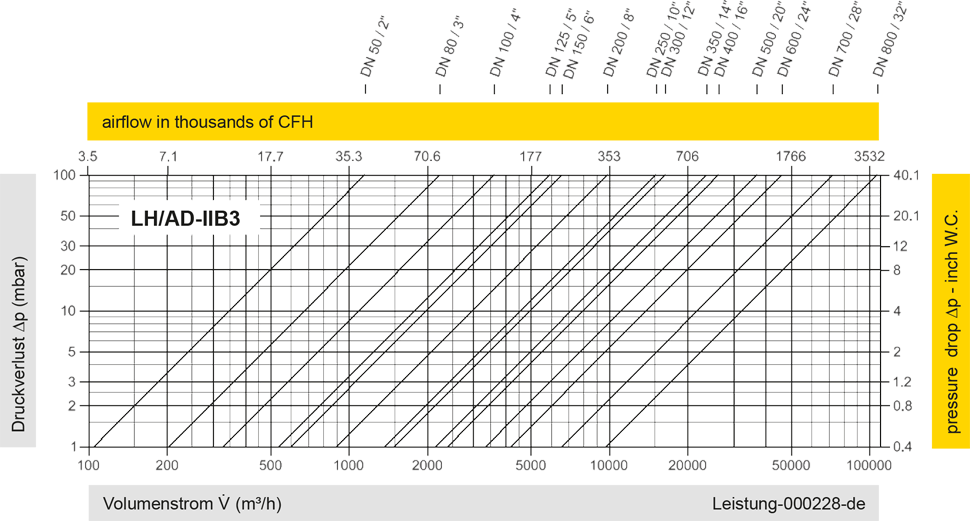

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
