LDA-WF(W)
Flüssigkeits-Detonationssicherung für Füll- und Entleerungsleitungen – Außenanbau
Merkmale
Funktion und Beschreibung
Hauptbestandteil - PROTEGO® Flammensicherung
Die Flüssigkeits-Detonationssicherung Flüssigkeits-Detonationssicherung Eine Flüssigkeits-Detonationssicherung ist eine Flammendurchschlagsicherung für Lagerbehälter. vom Typ PROTEGO® LDA-WF(W) ist für die Füll- und Entleerungsleitung von Lagerbehältern entwickelt worden, deren Leitung nicht ständig mit Produkt Produkt Die Benennung „Produkt“ umfasst Geräte, Schutzsysteme, Vorrichtungen, Komponenten und ihre Kombinationen. gefüllt ist und zeitweise ein zündfähiges Gemisch enthält. Die integrierte Leerhebesicherung Leerhebesicherung Sicherung, die ein Leersaugen einer Flüssigkeitsdetonationssicherung bis zu einer maximalen Saugleistung verhindert. (1) mit eingebauter PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. (2) verhindert zusätzlich ein Absaugen der Tauchflüssigkeit beim Entleeren des Behälters. Mehrere FLAMMENFILTER ®(3) und Zwischenlagen, die in einem FLAMMENFILTER ®Käfig (4) stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. Spaltweite und Anzahl der FLAMMENFILTER® werden durch die Betriebsparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt.
Verhinderung der Flammenausbreitung im Tank bei Zündung

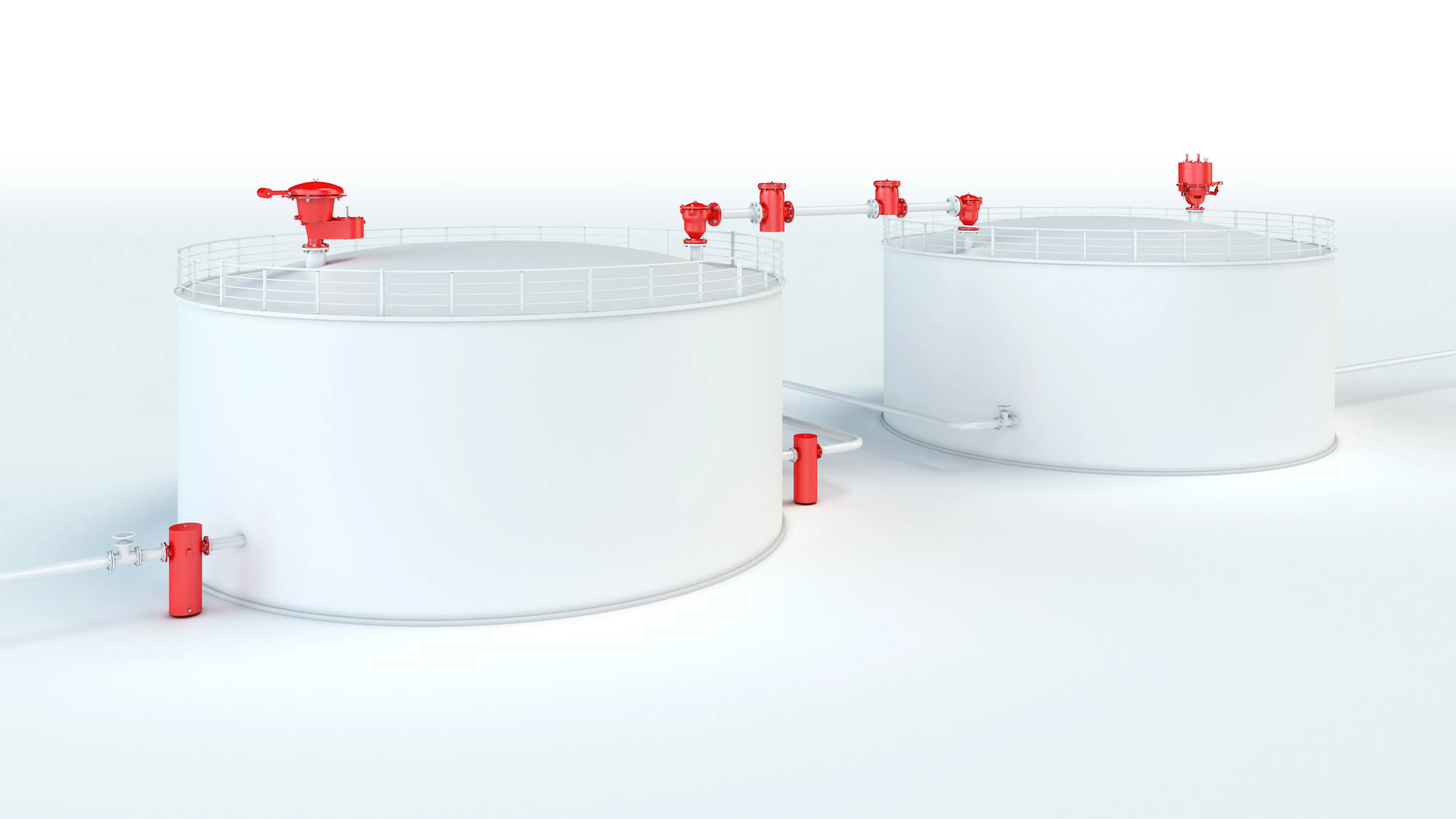

Die Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. wird außerhalb des Behälters in die Füll- und Entleerungsleitungen eingebaut. Im Falle einer Zündung der explosionsfähigen Atmosphäre verhindert die Armatur die Übertragung der Verbrennung in den Tank. Die Flüssigkeits-Detonationssicherung vom Typ PROTEGO® LDA-WF(W) vereinigt in ihrer Konstruktion die klassische PROTEGO® Flammensicherung mit dem Siphonprinzip, bei dem das flüssige Produkt als Sperrflüssigkeit dient.
Reduzierung der Flammenfortpflanzungsgeschwindigkeit
Beim Einlaufen einer stark beschleunigten Rohrdeflagration oder auch Detonation Detonation Explosion, die sich mit Überschallgeschwindigkeit fortpflanzt, gekennzeichnet durch eine Stoßwelle. werden Verbrennungsdruck und Flammenfortpflanzungsgeschwindigkeit zunächst durch die Konstruktion erheblich reduziert und in eine energieärmere Deflagration überführt, die dann von der verbleibenden Tauchflüssigkeit und der PROTEGO® Flammensicherung aufgehalten wird.
Für Explosionsgruppen IIA bis IIB3
Die Einsatzgrenzen der Armatur liegen bezüglich der Produktdampf/ Luft-Gemische bei einer Temperatur von +60°C und einem Druck von 1,1 bar absolut. Davon abweichend sind Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. mit Sonderzulassungen für höhere Temperaturen auf Anfrage erhältlich. Dadurch werden alle in der Praxis möglichen Betriebszustände von entleerten Rohrleitungen für brennbare Flüssigkeiten abgedeckt. Die Flüssigkeits-Detonationssicherung ist standardmäßig bis 10 bar druckbeständig. Die Armatur bietet Sicherheit für nahezu alle brennbaren Flüssigkeiten und ist zugelassen für die Explosionsgruppen IIA bis IIB3. Sonderausführungen mit Reinigungsdeckel für hochviskose Flüssigkeiten sind lieferbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

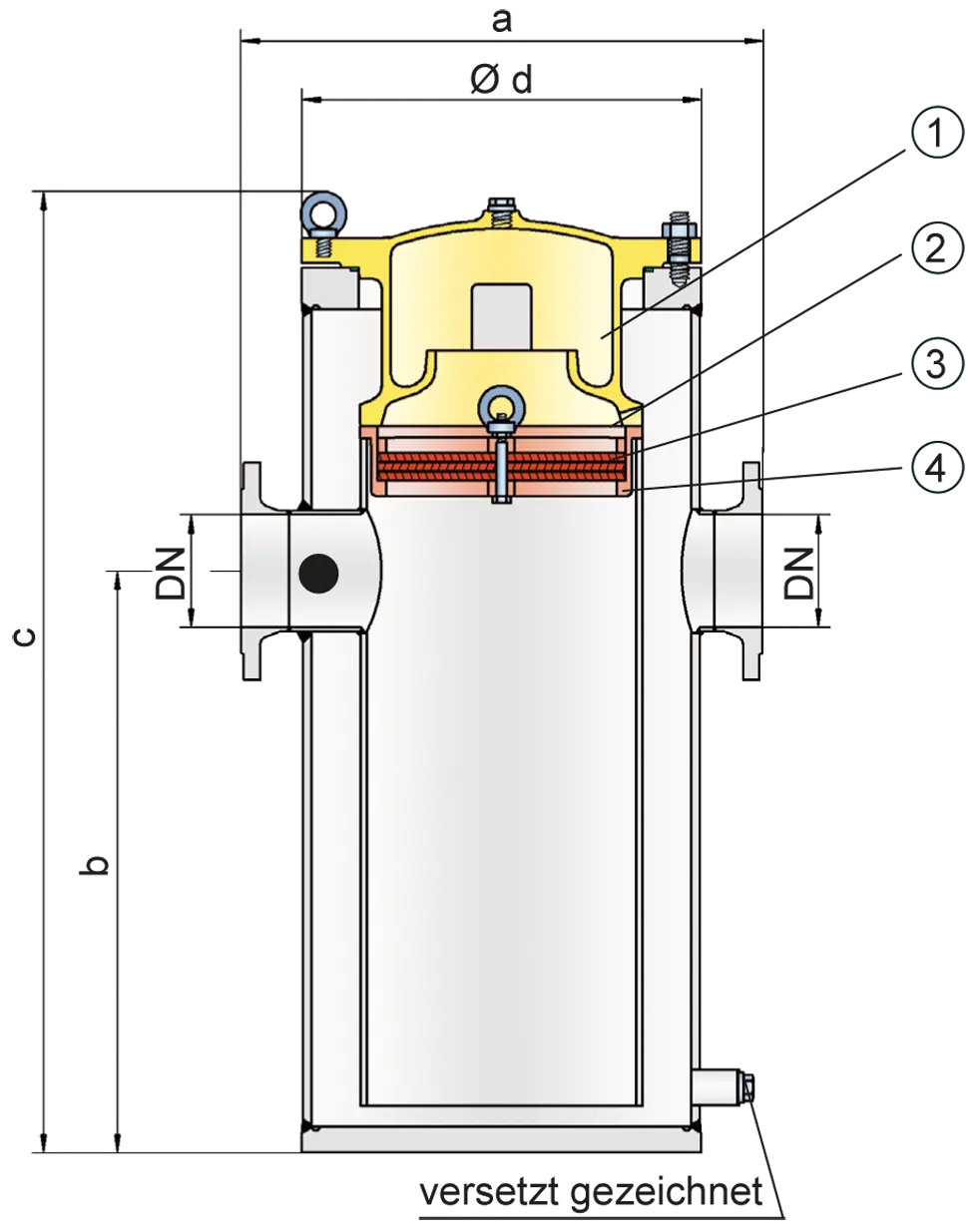

Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte das Volumenstromdiagramm auf den folgenden Seiten
| DN | 25 / 1" | 32 / 1¼" | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" |
| a | 250 | 250 | 350 | 350 | 450 | 450 | 500 | 600 | 600 | 700 | 900 |
| b | 325 | 325 | 415 | 415 | 535 | 535 | 600 | 915 | 915 | 1090 | 1300 |
| c | 485 | 485 | 620 | 620 | 831 | 831 | 936 | 1340 | 1340 | 1520 | 1750 |
| d | 149 | 149 | 210 | 210 | 275 | 275 | 325 | 460 | 460 | 510 | 610 |
Abmessungen in mm
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. | Stahl | Edelstahl |
| Stoßfang Stoßfang Ein Stoßfang ist eine Vorrichtung, die die kinetische Energie einer Detonation reduziert. | Stahl | Edelstahl |
| Dichtung Dichtung Als Dichtung bezeichnet man Bauteile, die die Aufgabe haben, ungewollte Stoffübergänge von einem Raum in einen anderen zu verhindern oder zu begrenzen. (Stoßfang) | FPM | PTFE |
| Dichtung (Verschlussschraube) | PTFE | PTFE |
| Flammensicherung | A | A |
Sonderwerkstoffe auf Anfrage
Materialauswahl der Flammensicherung
| Ausführung | A |
| FLAMMENFILTER® Käfig | Edelstahl |
| FLAMMENFILTER®* | Edelstahl |
| Zwischenlagen | Edelstahl |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
Sonderabnahmen auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage

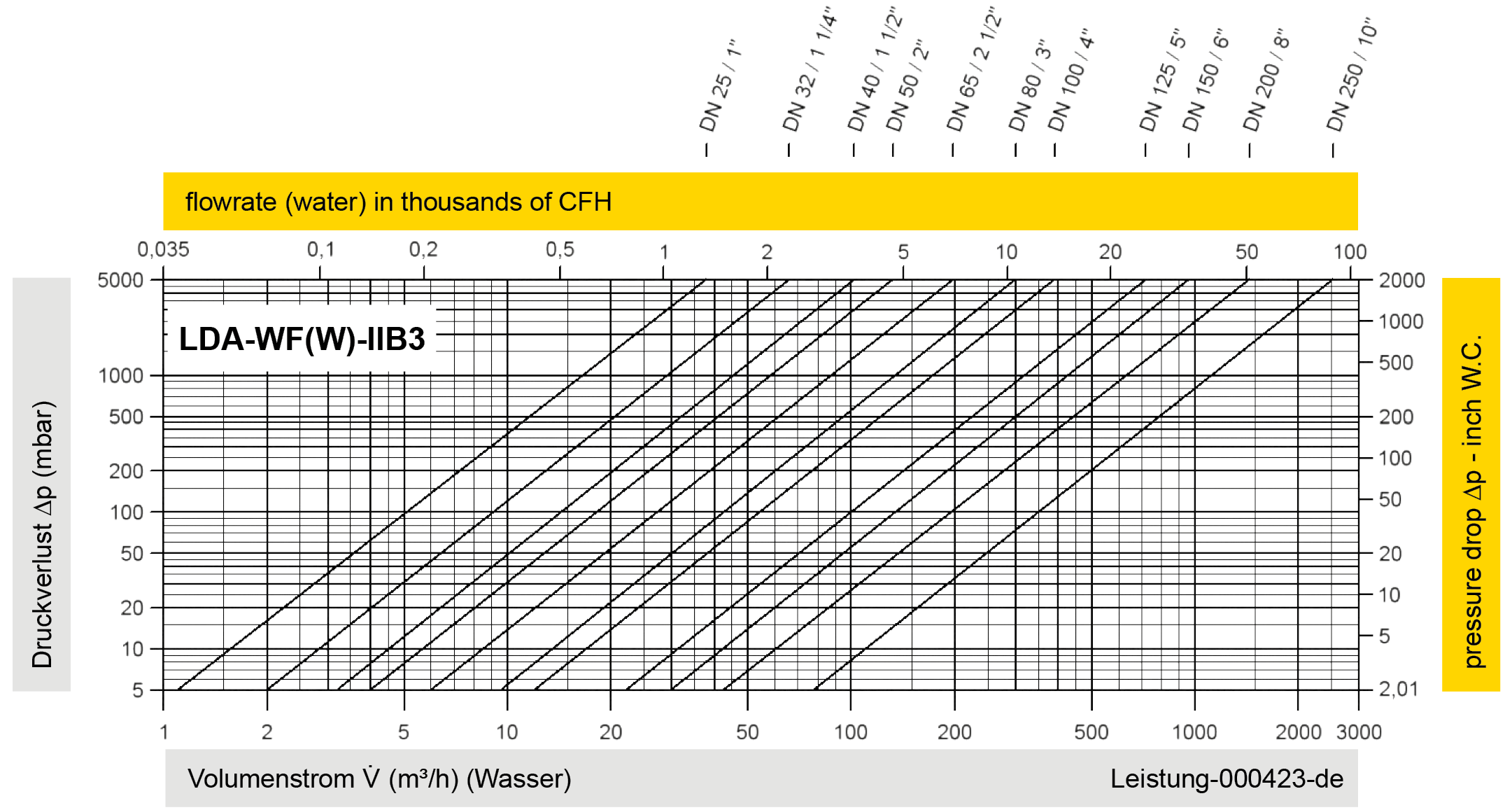

Volumenstromdiagramm
Der Volumenstrom V in m³/h ist mit Wasser ermittelt worden gemäß DIN EN 60534 bei der Temperatur Tn = 20°C und einem Druck pn = 1,013 bar, kinematische Viskosität v = 10-6 m²/s.
Um elektrostatische Aufladung von brennbaren Flüssigkeiten zu vermeiden, ist eine maximale Durchflussmenge nicht zu überschreiten (siehe TRGS 727, CENELEC-Report CLC/TR 60079-32-1).
