Funktion und Beschreibung
Hochleistungs-Lufttrocknungsaggregate für Lagertanks
Lufttrocknungsaggregate des Typs LA bzw. LA/V von PROTEGO® kommen immer dann zum Einsatz, wenn bei einer atmosphärischen Belüftung von Lagertanks die angesaugte Luft getrocknet werden muss und aus verfahrenstechnischen Gründen nur wenig oder keine Luftfeuchtigkeit dem Behälter Behälter Ein Behälter ist eine offene oder geschlossene Vorrichtung mit beliebiger Geometrie zur ständigen Aufnahme von Flüssigkeiten, Feststoffen, Gasen und Dämpfen. oder dem Einlagerungsprodukt zugeführt werden darf. Sie werden bevorzugt bei oberirdisch stehenden oder liegenden Tanks zur Lagerung von nicht brennbaren und brennbaren Flüssigkeiten eingesetzt, die betriebsmäßig nicht mit feuchter Luft beatmet werden dürfen.

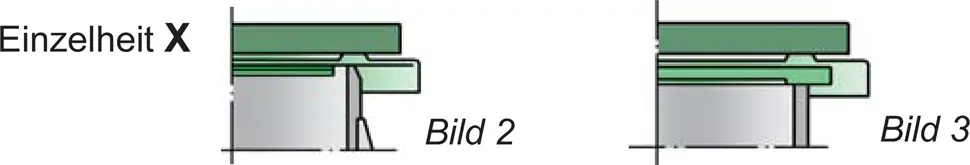

Das Einzelaggregat LA besteht im Wesentlichen aus dem Trockenmittelbehälter (1), der mit Schnellverschlusselementen (2) an den fest zu installierenden Anschlusskopf (3) mit Flanschanschluss nach DIN 2501 oder nach anderer internationaler Norm angeschlossen wird. Der Siebboden (4) mit dem Schutzsieb (5) ist im Trockenmittelbehälter (1) fest eingeschweißt. Der obere Siebdeckel (6) ist lose eingelegt, so dass dieser in einfacher Weise entfernt und das Trockenmittel eingegeben bzw. herausgenommen werden kann. Im Anschlusskopf (3) befindet sich die Verschlussplatte (7), die bei Abnahme des Behälters die Öffnung des Anschlusskopfes abschließt, damit während der Zeit des Auswechselns des Behälters keine ungetrocknete Luft angesaugt werden kann.
Im oberen Teil des Trockenmittelbehälters (1) ist die Prüfpatrone (8) integriert. Diese Prüfpatrone kann während des Betriebs herausgenommen werden. Sie zeigt an, ob das Trockenmittel mit Feuchtigkeit beladen ist und zur Regenerierung ausgewechselt werden muss. Je nach geforderten Drucksatzleistungen bzw. vorgeschriebenen Druckverlusten werden die Trockenmittelbehälter in zwei Größen -Typ I bzw. Typ II - geliefert und im Rahmen eines Baukastensystems zu größeren Leistungseinheiten komplettiert.
Effektive Lufttrocknung mit KC®-Trockenperlen

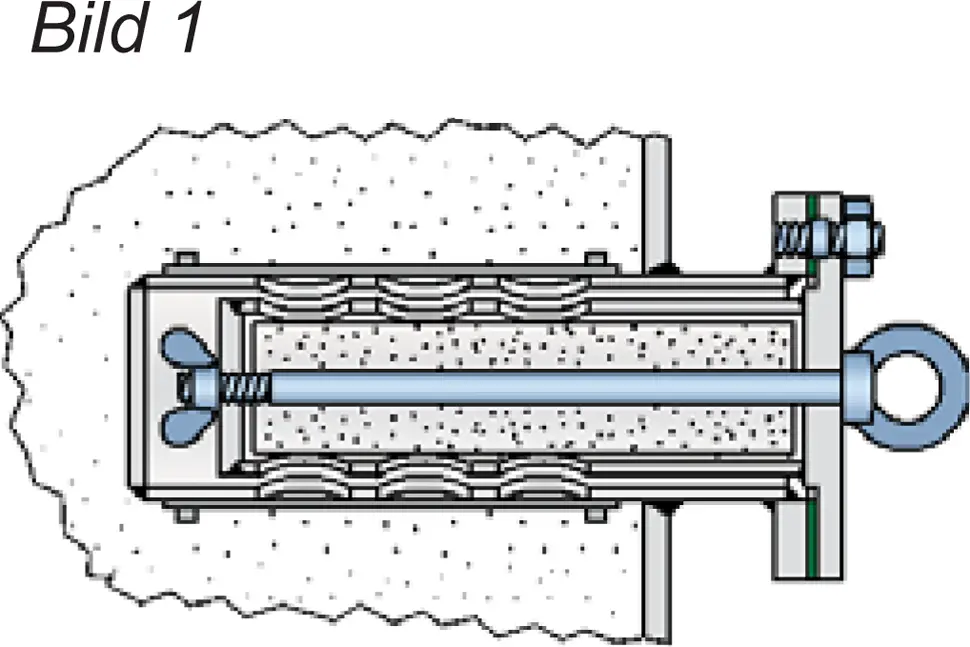

Als Trockengut kommen KC®- Trockenperlen Trockenperlen Die Trockenperlen bestehen aus Kieselsäure (Siliciumdioxid, Silica-Gel) in Form harter Körner oder Kugeln mit glasartigem Aussehen. zum Einsatz. Die Prüfpatrone (Bild 1) wird mit speziellen KC®-Indikator-Trockenperlen gefüllt. Die erforderlichen Füllmengen sind der zugehörigen Betriebsanleitung zu entnehmen. Das Lufttrocknungsaggregat Typ LA/V entspricht im Wesentlichen dem Typ LA mit zusätzlich in die Ansaugöffnung integriertem auswechselbarem Unterdruckventil Unterdruckventil Ein Unterdruckventil dient zur Belüftung eines Anlagenteils und schützt diesen vor unzulässigem Unterdruck. (9) mit Schutzsieb und Ventilteller Ventilteller Ventilteller ist der Oberbegriff für die Baugruppe, die auf dem Ventilsitz aufliegt. Der Ventilteller trennt zwei verschiedene Druckbereiche. (10). Wenn nicht über das Lufttrocknungsaggregat angesaugt wird, ist das Gerät zur Atmosphäre hin abgeschlossen und dicht. Damit kann sich das Trockenmittel bei hoher Luftfeuchtigkeit nicht im unteren Bereich des Trockenmittelbehälters beladen.
Integrative Lufttrocknungslösungen für Tank-Ent- und Belüftungssysteme
Die Lufttrocknungsaggregate des Typs LA bzw. LA/V werden in ein komplettes Tank-Ent- und Belüftungssystem integriert. Wenn es sich bei dem Einlagerungsmedium um eine brennbare Flüssigkeit handelt, sind neben dem Lufttrocknungsaggregat sowie den Über- und Unterdruckventilen auch Flammendurchschlagsicherungen zu installieren. Je nach den vorliegenden Betriebsbedingungen ist auch die Kombination von anderen Ent- und Belüftungsventilen mit integriertem Lufttrocknungsaggregat möglich.
Überwachung und Austausch des Trockenmittels im Lufttrocknungsaggregat
Beim Erreichen des vorgesehenen Unterdrucks im Tank öffnet das dem Lufttrocknungsaggregat nachgeschaltete Belüftungsventil - z.B. Typ DZ/T oder DV/ZU von PROTEGO® - und atmosphärische Luft wird über das Trocknungsaggregat LA angesaugt, wobei das Trockenmittel - KC®-Trockenperlen - die atmosphärische Feuchte aufnimmt. Bei entsprechender Beladung muss das Trockenmittel ausgewechselt und regeneriert werden. Mit Hilfe einer Prüfpatrone kann in einfacher Weise festgestellt werden, ob das Trockenmittel mit Feuchtigkeit gesättigt ist.
Überdruckregelung und Entlüftung in Tankventilationssystemen

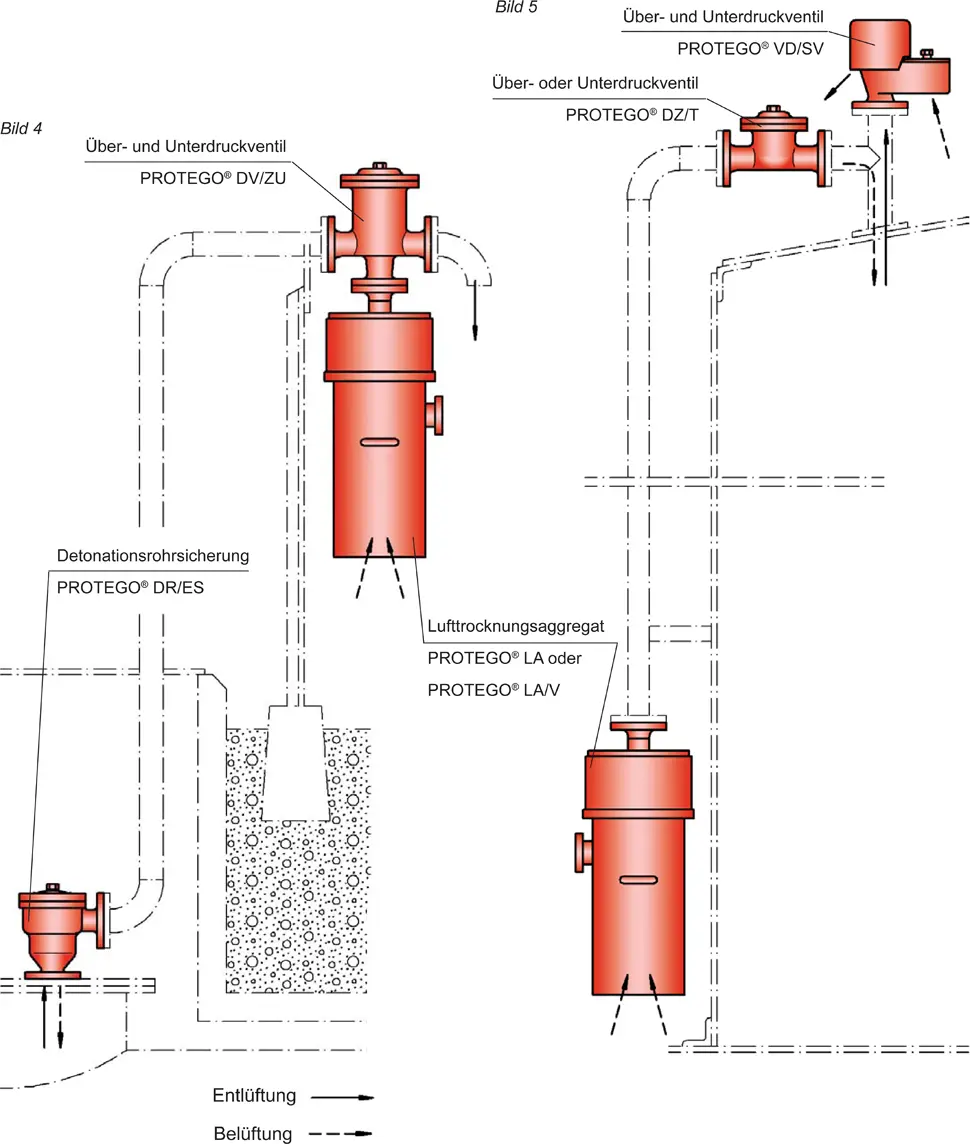

Wird im Beispiel nach Bild 4 oder 5 der vorgeschriebene Überdruck Überdruck Überdruck bezeichnet eine Erhöhung des Drucks in einem System oder Behälter über den normalen Betriebsdruck. im Tank erreicht, öffnet sich die Überdruckseite des kombinierten Ventils, z.B. des Typs VD/SV bzw. des Ventils DV/ZU von PROTEGO® und das Produktdampf/Luft-Gemisch wird in die Atmosphäre abgegeben. Es besteht auch die Möglichkeit, die Produktdampf/Luft-Gemische über ein geeignetes Ventil, z.B. Typ DV/ZU von PROTEGO®, einer Abgasleitung bzw. einem Abgassystem zuzuführen. Bei Überdruck im Tank bleibt die Unterdruckseite der vorgenannten Ventile geschlossen und die Produktdämpfe können nicht in das Trockenmittel eindringen.
Kombinierten Über- und Unterdruckventil
Bei größeren Behältern empfiehlt sich der Einsatz eines kombinierten Über- und Unterdruckventils, z.B. PROTEGO® VD/SV, damit über die Unterdruckseite bei Versagen des Lufttrocknungsaggregates im Notfall atmosphärische Luft direkt angesaugt werden kann. Eine atmosphärische direkte Notbelüftung ist häufig auch deshalb erforderlich, weil das Lufttrocknungsaggregat nicht für den zu berechnenden maximalen Volumenstrom (Pumpenleistung und thermische Leistung nach EN 14015 oder API 2000) ausgelegt werden kann und auch nicht ausgelegt werden muss, da die maximal mögliche thermische Leistung nur sehr selten auftritt und es deshalb im Allgemeinen genügt, das Lufttrocknungsaggregat nach der Pumpenleistung für Entleerung und ca. 25% des thermischen Anteils zu dimensionieren.
Lufttrocknungsaggregat mit integriertem Unterdruckventil
Die Funktion des Lufttrocknungsaggregates Typ LA/V entspricht im Wesentlichen der des Typs LA. Die Ansaugöffnung wird hier jedoch erst durch ein Unterdruckventil freigegeben, wenn im gesamten Belüftungssystem, d.h. im Tank und Trocknungsbehälter ein Unterdruck Unterdruck Unterdruck ist der Druck in einem abgeschlossenen Raum, der geringer ist als der Umgebungsdruck. herrscht, der dem Ansprechdruck Ansprechdruck Der Ansprechdruck ist der Überdruck am Einlass der Lüftungseinrichtung auf den diese eingestellt ist, um unter Betriebsbedingungen das Öffnen der Einrichtung einzuleiten des Unterdruckventils entspricht. Die Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. sind für Belüftungsleistungen konzipiert, die für die Beatmung von Lagertanks ausreichen. Sie ersetzen jedoch nicht die für die Notbelüftung vorgesehenen Ventile.
Kontrolle und Kombination von Lufttrocknungsaggregaten

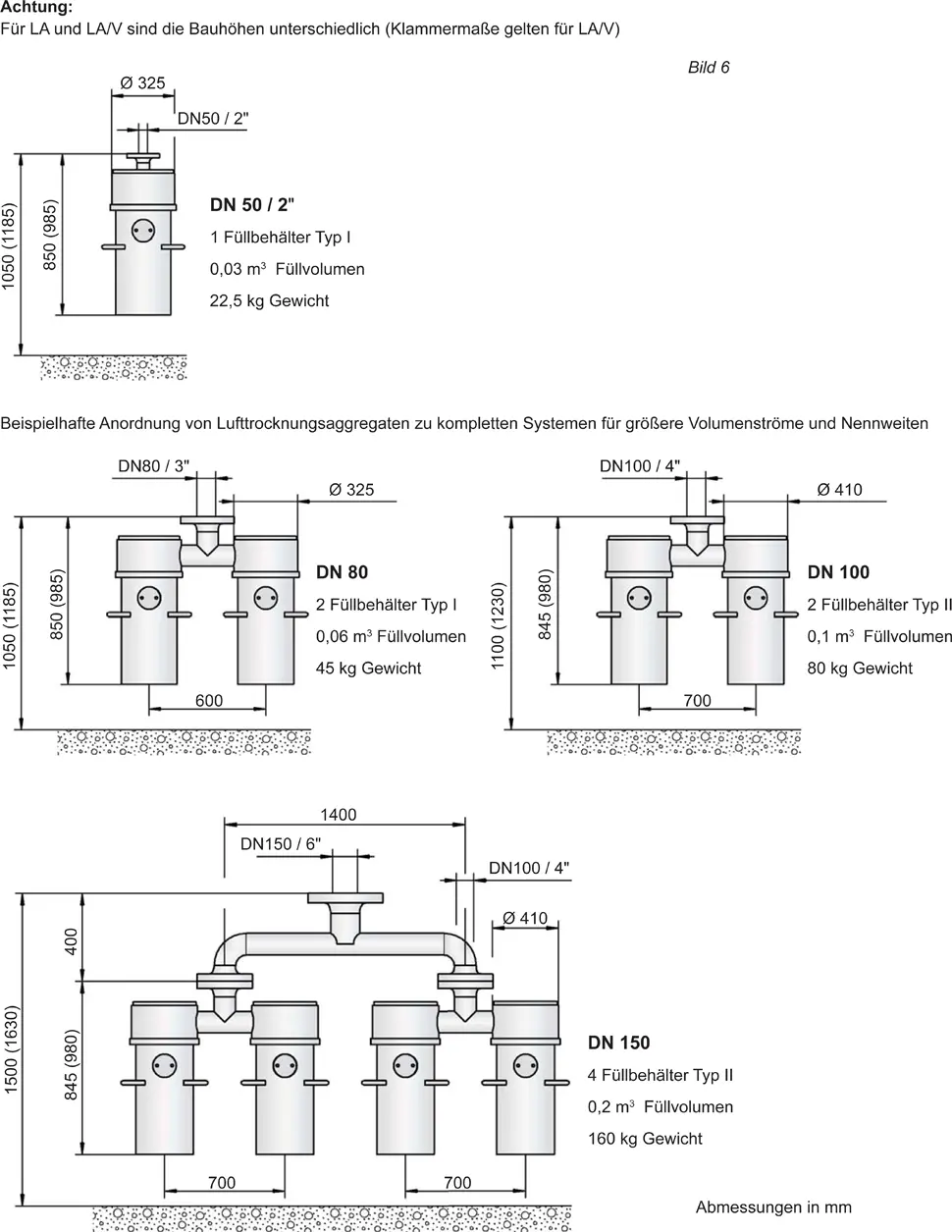

Die Beladung des Trockengutes kann über eine Prüfpatrone einfach kontrolliert werden. Das Trockengut ist regenerierbar. Die Lufttrocknungsaggregate LA bzw. LA/V werden - gegebenenfalls mit den dazugehörigen Ent- und Belüftungsventilen - ohne eingefülltes Trockengut und ohne Indikator-Trockenperlen geliefert. Optional können Trockengut bzw. die Indikatorperlen mitbestellt werden. In Bild 6 sind die Kombinationsmöglichkeiten der Lufttrocknungsaggregate PROTEGO® LA und LA/V zu kompletten Einheiten dargestellt. Diesem Blatt können wiederum auch die Baumaße sowie die Füllvolumen bzw. Füllgewichte entnommen werden.
Materialauswahl Typ LA
| Ausführung | A | B |
| Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. | Stahl | Edelstahl |
| Siebboden | Edelstahl | Edelstahl |
| Schutzsieb | Edelstahl | Edelstahl |
| Verschluss | Stahl | Edelstahl |
Materialauswahl Typ LA/V
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Siebboden | Stahl | Edelstahl |
| Schutzsieb | Edelstahl | Edelstahl |
| Verschluss | Stahl | Edelstahl |
| Ventileinsatz | Edelstahl | Edelstahl |
Materialauswahl für Unterdruckventil
| Ausführung | A | B | C |
| Druckbereich | -3,5 bis -5,0 | ≥-5,0 bis -14 | ≥-14 bis -35 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch |
Erforderliche Daten für die Auslegung
Maximal zulässiger Tankunterdruck pTMaximal möglicher Volumenstrom V (m3/h), beim Entleeren
Druckverlust oder Länge der Rohrleitung
Tankwerkstoff
Flanschanschlussart
Der Eintrittsflansch ist nach EN 1092-1 bzw. DIN 2501, PN16, ausgeführt. Wahlweise kann der Anschlussflansch nach jeder internationalen Flanschnorm ausgeführt werden.Auswahl und Auslegung
Bei einer Systemanordnung nach Bild 4 errechnet sich der max. Unterdruck im Tank in Abhängigkeit vom Volumenstrom aus dem Druckverlust ∆pLA des Lufttrocknungsaggregats LA und dem Öffnungsdruck Öffnungsdruck Eingangsdruck einer Lüftungseinrichtung, wenn die Strömung mit der erforderlichen Strömungsleistung erfolgt. pö des Belüftungsventils DZ/T oder DV/ZU bzw. dem Tankdruck Tankdruck Tankdruck ist der Druck in einem Tank. pT entsprechend dem zugehörigen Leistungskurvenblatt.
Bei einer Systemanordnung nach Bild 5 errechnet sich der max. Unterdruck im Tank in Abhängigkeit vom Volumenstrom aus dem Druckbereich ∆pLA des Lufttrocknungsaggregates LA/V - zuzüglich dem Öffnungsdruck pVR des Unterdruckventils - und dem Öffnungsdruck pÖ des Belüftungsventils DZ/T oder DV/ZU bzw. dem Tankdruck pT entsprechend dem zugehörigen Leistungskurvenblatt.
Ferner ist der Druckverlust der Rohrleitung zwischen Lufttrocknungsaggregat und Belüftungsventil zu berücksichtigen; dieser ist jedoch im Allgemeinen vernachlässigbar klein.
Ausführungsarten- und Spezifikation

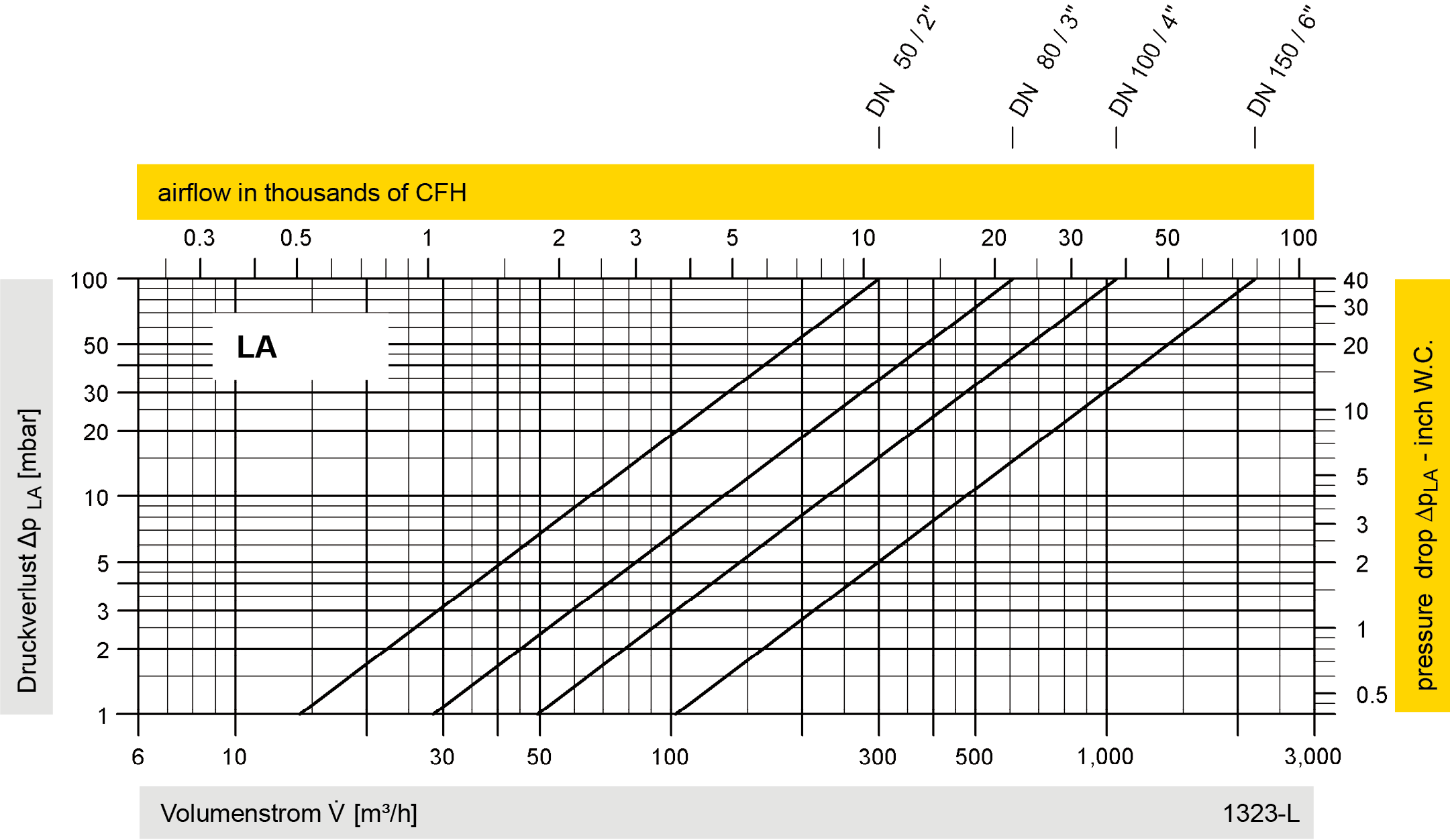

Es stehen zwei Ausführungen zur Auswahl:Volumenstromdiagramm
Die Leistungsangaben gelten für das Einzelaggregat PROTEGO® LA und beziehen sich auf KC®-Trockenperlenfüllgut von 2 bis 5 mm Durchmesser. Bei dem Typ PROTEGO® LA/V ergibt sich der Gesamtdruckverlust ∆pLA/V aus dem Differenzdruck ∆pLA zuzüglich dem Einstelldruck Einstelldruck Einstelldruck ist der Druck, bei dem ein Ventil auf einem Prüfstand zu öffnen beginnt. des Rückschlagventils pVR.
