FA-CN-IIC
Deflagrationsrohrsicherung für Wasserstoff/Luft-Gemische, konzentrische Bauform, beidseitig wirkend
Merkmale
Funktion und Beschreibung
Kompakte und wartungsfreundliche Bauweise
Die Deflagrationsrohrsicherung Deflagrationsrohrsicherung Eine Deflagrationssicherung ist eine Flammendurchschlagsicherung, die einen Flammendurchschlag bei Deflagrationen verhindert. vom Typ PROTEGO® FA-CN ist durch ihre kompakte und wartungsfreundliche Bauweise gekennzeichnet. Der spezielle Bautyp PROTEGO® FA-CN-IIC wurde für Wasserstoffanwendungen der Explosionsgruppe IIC entwickelt. Die Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. zeichnet sich besonders durch relativ große FLAMMENFILTER® Spaltweiten - bezogen auf IIC - aus, die zum einen geringen Druckverlust bewirken und zum anderen für kleine Flüssigkeitstropfen bzw. Partikel durchlässig sind.
Hauptbestandteil - PROTEGO® Flammensicherung
Bei dem wartungsfreundlichen Gerät kann mit wenigen Handgriffen die PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. entnommen und gereinigt werden, ohne die Rohrleitung demontieren zu müssen. Beim Einbau der Armatur ist darauf zu achten, dass der Abstand zwischen potentieller Zündquelle Zündquelle Jede Quelle, die ausreichend Energie besitzt, die Verbrennung auszulösen. und dem Einbauort der Deflagrationsrohrsicherung, das so genannte maximale L/D-Verhältnis (L/D)max (Rohrlänge/Rohrdurchmesser), einen bestimmten, von der Baugröße abhängigen Wert (siehe Tabelle 4), nicht überschreitet. Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus einem Gehäuse Gehäuse Ein Gehäuse ist eine feste Hülle, die einen Inhalt schützend umgibt oder die Umgebung vor dem Inhalt schützt. (1) mit integrierter PROTEGO® Flammensicherung (2) und einem Deckel Deckel Ein Deckel ist eine Abdeckung oder Schutzvorrichtung, die mithilfe von Verbindungsmitteln an einer Armatur angebracht wird, um eine Druckhaltung zu realisieren oder innere Bauteile der Armatur vor Verschmutzung oder Beschädigung zu schützen. (3). Mehrere FLAMMENFILTER® (4) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig FLAMMENFILTER® Käfig Der FLAMMENFILTER® Käfig ist ein Gehäuse für den FLAMMENFILTER® Satz. stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung.
Für Explosionsgruppe IIC
In Abhängigkeit von den Einsatzbedingungen der Sicherung werden Anzahl und Spaltweite der FLAMMENFILTER ® abgestimmt. Die Flammendurchschlagsicherungen vom Typ PROTEGO® FA-CN-IIC bietet Sicherheit gegen Deflagrationen von Brennstoff/Luft-Gemischen der Explosionsgruppe IIC. Für PROTEGO® FA-CN Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. der Explosionsgruppen IIA1 sowie IIA bis IIB3 stehen gesonderte Typenblätter zur Verfügung. Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C und einem Betriebsdruck Betriebsdruck Der Betriebsdruck ist der Druck, der bei Betrieb des Betriebsmittels unter Bemessungsbedingungen erreicht wird. von 1,1 bar absolut einsetzbar.
Viele individuelle Zulassungen
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 210 | 215 | 235 | 240 | 265 | 305 | 310 | 300 | 320 | 350 |
| b | 105 | 105 | 132 | 132 | 150 | 197 | 197 | 220 | 260 | 295 |
| c | 200 | 200 | 260 | 260 | 308 | 415 | 415 | 446 | 520 | 600 |
| d | 130 | 130 | 185 | 185 | 220 | 310 | 310 | 355 | 420 | 490 |
Abmessungen in mm
Materialauswahl
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Deckel | Stahl | Edelstahl |
| Dichtung Dichtung Als Dichtung bezeichnet man Bauteile, die die Aufgabe haben, ungewollte Stoffübergänge von einem Raum in einen anderen zu verhindern oder zu begrenzen. | PTFE | PTFE |
| Flammensicherung | Edelstahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| < 0,50 mm | IIC | B |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8'' | 250 / 10'' | 300 / 12'' |
| Pmax | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 |
Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Maximales L/D-Verhältnis
| DN | 40 / 1½" | 50 / 2" | 65 / 2½" | 80 / 3" | 100 / 4" | 125 / 5" | 150 / 6" | 200 / 8'' | 250 / 10'' | 300 / 12'' |
| (L / D)max | 30 | 30 | 10 | 10 | 10 | 20 | 20 | 10 | 10 | 5 |
| Kennzeichnung | - | - | X12 | X12 | X12 | X10 | X10 | X12 | X12 | X13 |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)

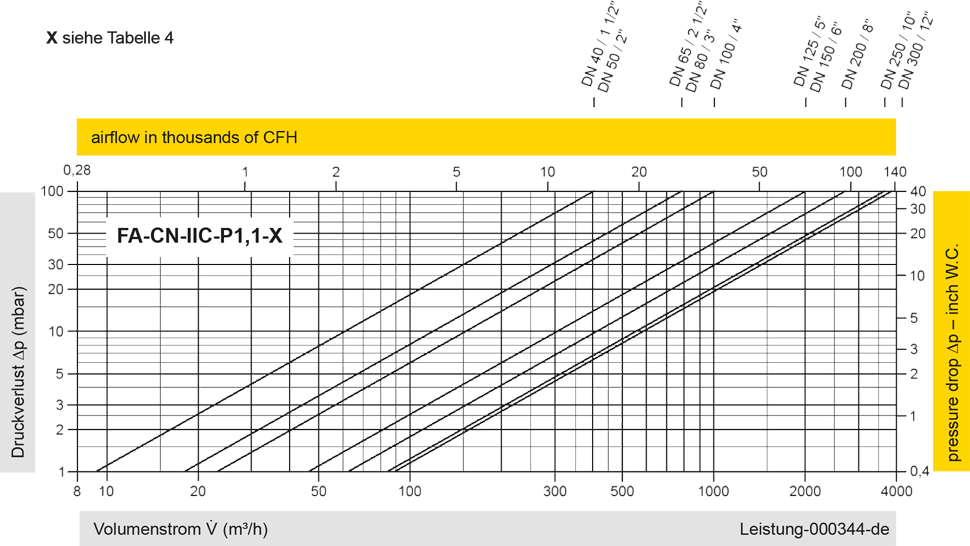

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
