Hoch entwickeltes Überdruckventil
Das Ventil des Typs PROTEGO® ER/V ist ein hoch entwickeltes Überdruckventil für große Strömungsleistungen. Es wird vor allem als Armatur zur Notentlüftung von Lagertanks, Behältern, Silos und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Überdruck bzw. verhindert unzulässige Produktverluste bis nahe zum Ansprechdruck. Es ist dazu ausgelegt, besonders große Mengen abzuführen, um ein Aufreißen des Behälters an unvorhergesehener Stelle zu verhindern.
Vollhub-Technologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen.
Hoch entwickelte Fertigungstechnologie
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl mit eingelegter O-Ring-Dichtung und mit exakt eingeschliffenem Ventilteller sowie einer stabilen Gehäusekonstruktion gewährleistet. Nachdem der Überdruck abgeführt wurde, schließt das Ventil wieder und bleibt dicht.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" | 450 / 18" | 500 / 20" | 600 / 24" | 700 / 28" |
| a | 305 | 375 | 425 | 445 | 495 | 545 | 615 | 715 | 795 |
| b | richtet sich nach Druckeinstellung |
Abmessungen in mm
Materialauswahl
| Ausführung | A | B | C | D |
| Gehäuse | Stahl | Stahl | Edelstahl | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
| Ventilteller | Aluminium* | Stahl-Edelstahl* | Aluminium* | Edelstahl* |
| Abdichtung | FPM | FPM | FPM | FPM |
* abhängig vom Ansprechdruck
Sonderwerkstoffe auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet. Höhere Ansprechdrücke werden mit Hebel (siehe ER/VH) oder mit Federbelastung (siehe ER/V-F) realisiert.Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| DN 200 bis DN 350 | +5 mbar | +40 mbar |
| DN 400 bis DN 700 | +5 mbar | +25 mbar |
Höhere Druckeinstellungen siehe Typen ER/VH und ER/V-F.

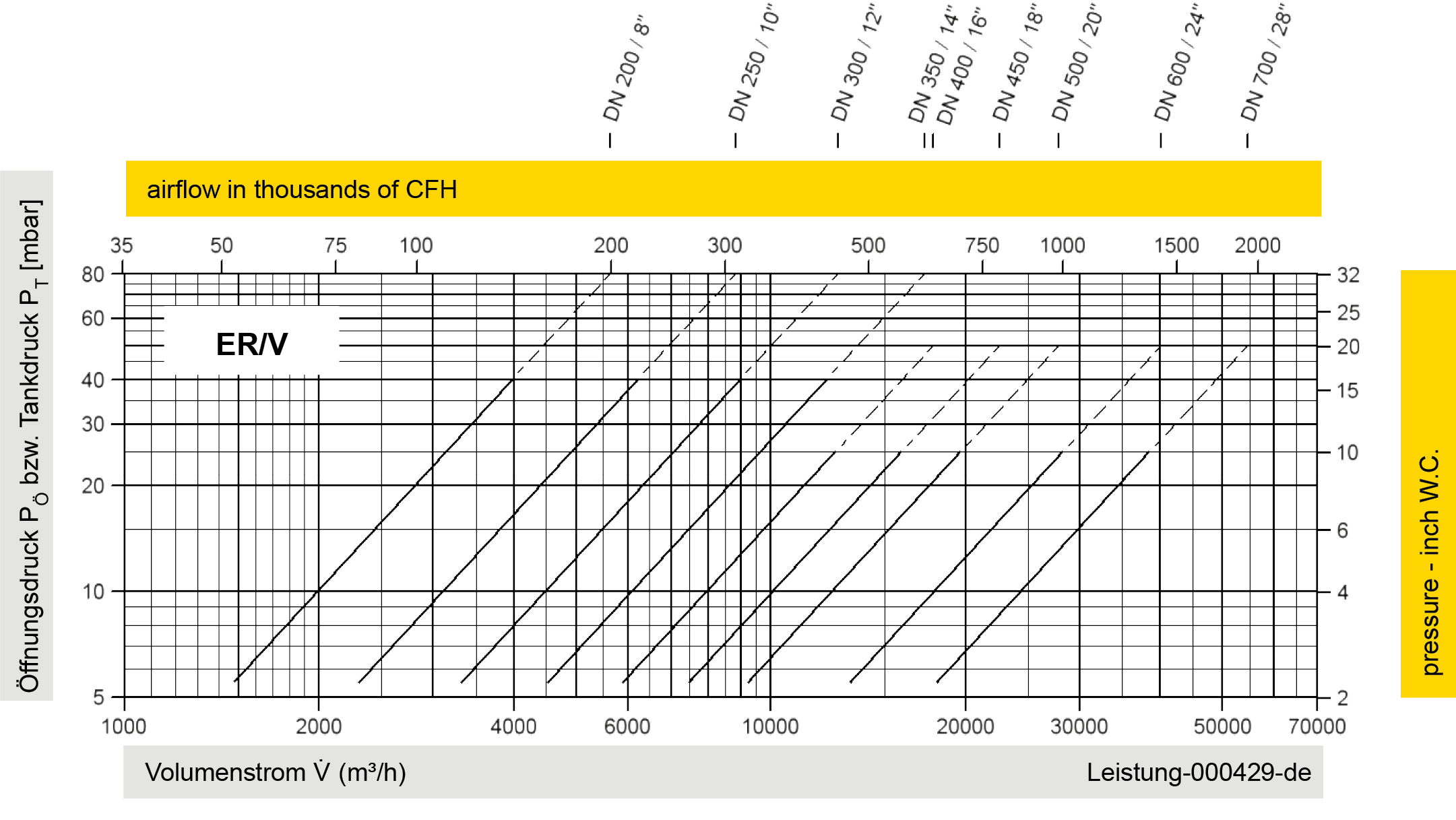

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
