DR/ES, DN 1/4 - 3/4
Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Eckausführung, einseitig wirkend
Merkmale
Funktion und Beschreibung
Sicherheit gegen Deflagrationen und stabile Detonationen
Die Detonationsrohrsicherung Detonationsrohrsicherung Eine Detonationssicherung ist eine Flammendurchschlagsicherung, die einen Flammendurchschlag bei Detonationen verhindert. vom Typ PROTEGO® DR/ES mit Anschlussgrößen bis ¾" ist ideal zum Einbau in kleinen Rohrleitungen und zur Absicherung von Apparaturen, wie zum Beispiel Gasanalysegeräten, geeignet. Die Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. bietet Sicherheit gegen Deflagrationen und stabile Detonationen. Dies ermöglicht einen beliebigen Einbau in die Rohrleitung, unabhängig vom Abstand zur potenziellen Zündquelle Zündquelle Jede Quelle, die ausreichend Energie besitzt, die Verbrennung auszulösen. . Die kleine und kompakt gebaute Flammendurchschlagsicherung Flammendurchschlagsicherung Eine Flammendurchschlagsicherung ist eine Einrichtung, die an einer Öffnung eines Anlagenteils oder in der verbindenden Rohrleitung eines Systems von Anlagen eingebaut und deren vorgesehene Funktion es ist, den Durchfluss zu ermöglichen, aber den Flammendurchschlag zu verhindern. ist als Eckarmatur ausgeführt.
Hauptbestandteil - PROTEGO® Flammensicherung

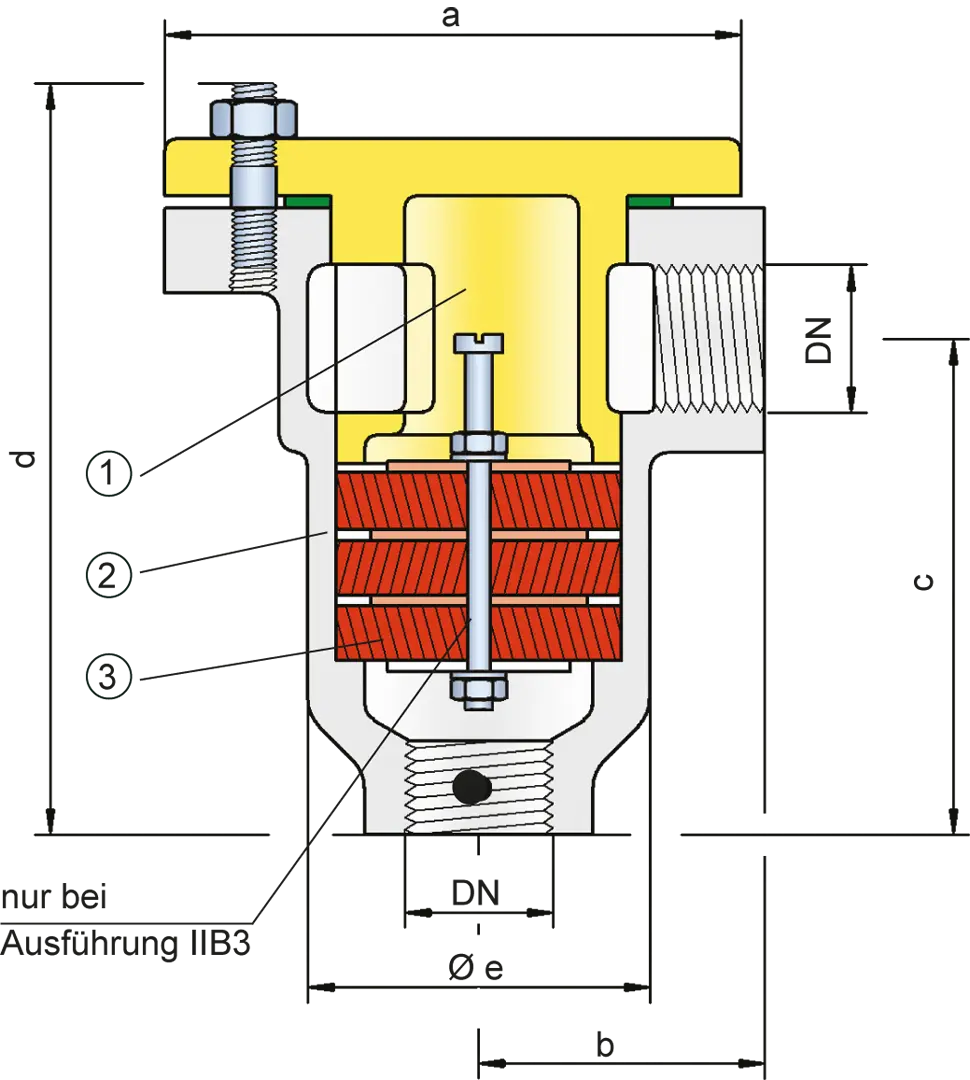

Beim Einlaufen einer Detonation Detonation Explosion, die sich mit Überschallgeschwindigkeit fortpflanzt, gekennzeichnet durch eine Stoßwelle. in die Armatur wird dem Detonationsstoß durch die Umleitung bzw. durch den Stoßfang Stoßfang Ein Stoßfang ist eine Vorrichtung, die die kinetische Energie einer Detonation reduziert. (1) Energie entzogen, bevor die Flamme in den engen Spalten der FLAMMENFILTER®(3) gelöscht wird. Mehrere FLAMMENFILTER® und Zwischenlagen (bei IIC), kennzeichnen die PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. (2). In Abhängigkeit von den Einsatzbedingungen der Armatur werden Spaltweite und Anzahl der FLAMMENFILTER® abgestimmt.
Viele individuelle Zulassungen
Die Detonationsrohrsicherung ist unidirektional und mit Gewindeanschluss ausgeführt, wobei das Gewinde internationalen Normen angepasst werden kann. Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C und einem Betriebsdruck Betriebsdruck Der Betriebsdruck ist der Druck, der bei Betrieb des Betriebsmittels unter Bemessungsbedingungen erreicht wird. nach Tabelle 3 einsetzbar. Davon abweichend sind Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. mit Sonderzulassungen für höhere Temperaturen und Drücke auf Anfrage erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | G ¼" | G ½" | G ¾" |
| a | 48 | 70 | 80 |
| b | 35 | 40 | 47 |
| c | 70 | 75 | 87 |
| d | 108 | 115 | 135 |
| e | 34 | 50 | 60 |
Abmessungen in mm
Materialauswahl für Gehäuse
G ¼" nur in Ausführung C und D
* G ¼" ohne Stoßfang
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER®* | Edelstahl | Hastelloy |
| Zwischenlagen | Edelstahl | Hastelloy |
* die FLAMMENFILTER® sind auch in den Werkstof- fenhau Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- und Deckelwerkstoffe lieferbar.
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,65 mm | IIB3 | C |
| < 0,50 mm | IIC | B |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | G ¼" | G ½" | G ¾" |
| IIB3 | Pmax | 1,2 | 1,2 | 1,2 |
| IIC | Pmax | 1,1 | 1,1 | 1,1 |
Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage,
Expl. Gr. IIB3 deckt Expl. Gr. IIA ab
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Anschlussart
| Rohrgewinde DIN ISO 228-1 | DIN |
andere Gewindeanschlüsse auf Anfrage

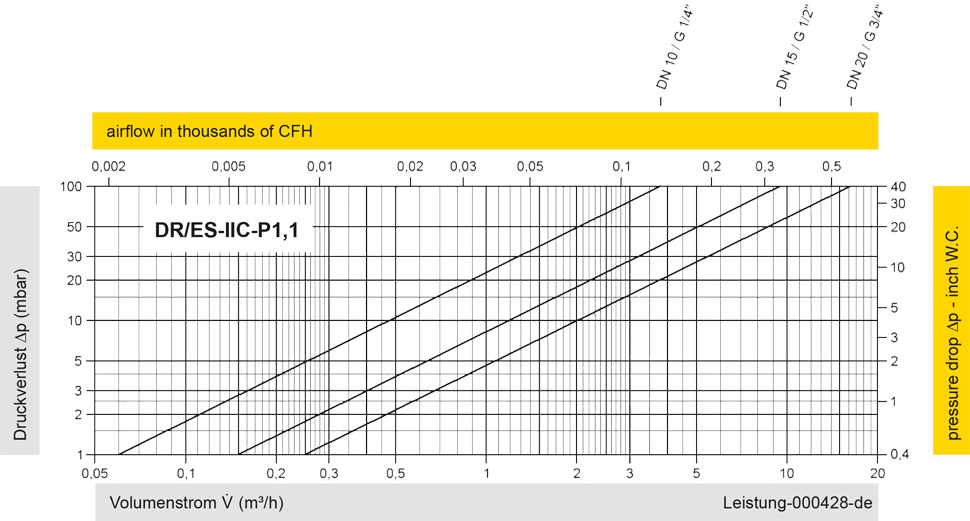

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
