DA-G
Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Durchgangsausführung, beidseitig wirkend
Merkmale
Funktion und Beschreibung
Für industrielle Verwendung in Gasanalyseleitungen
Die Baureihe PROTEGO® DA-G ist eine kompakte Detonationsrohrsicherung zum Einbau in Rohrleitungen mit Durchmessern bis 3", beispielsweise für industrielle Verwendung in Gasanalyseleitungen. Beim Einlaufen einer Detonation in die Armatur wird dem Impulsstoß die Energie entzogen und die Flamme in den engen Spalten der FLAMMENFILTER® (1) gelöscht.
Hauptbestandteil - PROTEGO® Flammensicherung
Mehrere FLAMMENFILTER® und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. Die Spaltweite und die Anzahl der FLAMMENFILTER® werden durch die Betriebsdatenparameter des durchströmenden Gemisches (Explosionsgruppe, Druck, Temperatur) bestimmt. In optimaler Abstimmung zwischen Gehäusegröße, Anzahl und Spaltweite der FLAMMENFILTER® wurde eine Armatur entwickelt, die für alle Explosionsgruppen (IIA, IIB3, IIC) eingesetzt werden kann. Die Armatur ist in Standardausführung bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar. Davon abweichend sind Sonderzulassungen für höhere Drücke (siehe Tabelle 3) und höhere Temperaturen auf Anfrage erhältlich.
Viele individuelle Zulassungen
Die Armatur ist bidirektional und mit Gewindeanschluss ausgeführt, wobei das Gewinde internationalen Normen angepasst werden kann. Der Einsatz der Armatur erfolgt an beliebiger Stelle in der Rohrleitung, der Abstand zur möglichen Zündquelle ist nicht festgelegt. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | G ½" | G ¾" | G 1" | G 1¼" | G 1½" | G 2" |
| a | 80 | 80 | 100 | 100 | 155 | 155 |
| b | 55 | 55 | 76 | 76 | 124 | 124 |
| c (IIA) | 112 | 112 | 122 | 122 | 205 | 205 |
| c (IIB3 und IIC) | 135 | 135 | 145 | 145 | 205 | 205 |
| d | — | — | — | — | 400 | 400 |
| SW | 32 | 32 | 50 | 50 | 75 | 75 |
Abmessungen in mm, SW = Schlüsselweite
Materialauswahl für Gehäuse
| Ausführung | B | C |
| Gehäuse | Edelstahl | Hastelloy |
| Dichtung | PTFE | PTFE |
| FLAMMENFILTER®* | Edelstahl | Hastelloy |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar
Sonderwerkstoffe auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
| ≥ 0,65 mm | IIB3 | C |
| < 0,50 mm | IIC | B |
Sonderabnahmen auf Anfrage
Auswahl des maximalen Betriebsdrucks
| Expl. Gr. | DN | G ½" | G ¾" | G 1" | G 1¼" | G 1½" | G 2'' |
| IIA | Pmax | 1,2 | 1,2 | 1,1 | 1,1 | 1,1 | 1,1 |
| IIB3 | Pmax | 1,1 | 1,1 | 1,1 | 1,1 | 1,4 | 1,4 |
| IIC | Pmax | 1,1 | 1,1 | 1,1 | 1,1 | 1,6 | 1,6 |
Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage
Angabe der max. Betriebstemperatur
| ≤ 60°C | Tmaximal zulässige Betriebstemperatur in C° |
| - | Kennzeichnung |
höhere Betriebstemperaturen auf Anfrage
Anschlussart
| Rohrgewinde DIN ISO 228-1 | DIN |
andere Gewindeanschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Es stehen drei Ausführungen zur Auswahl:*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)
Ausführungen mit Flanschanschluss auf Anfrage

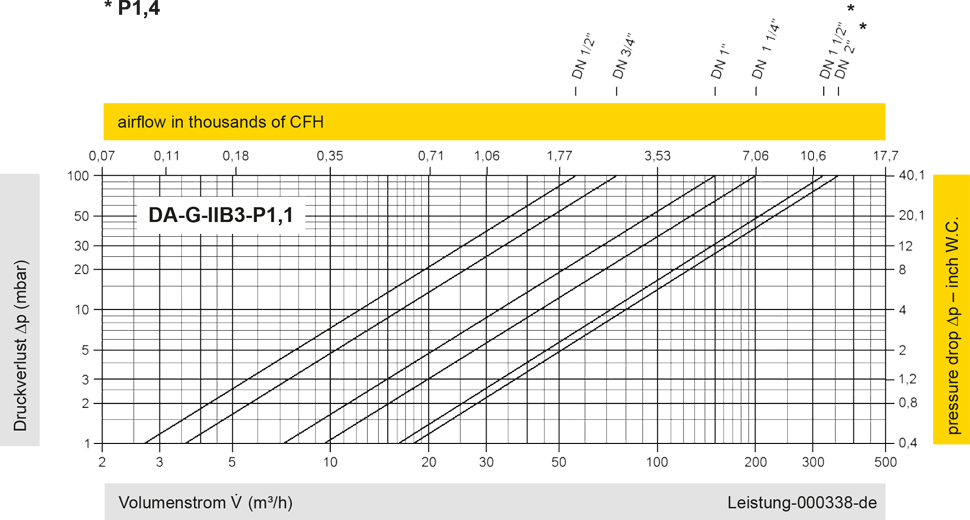

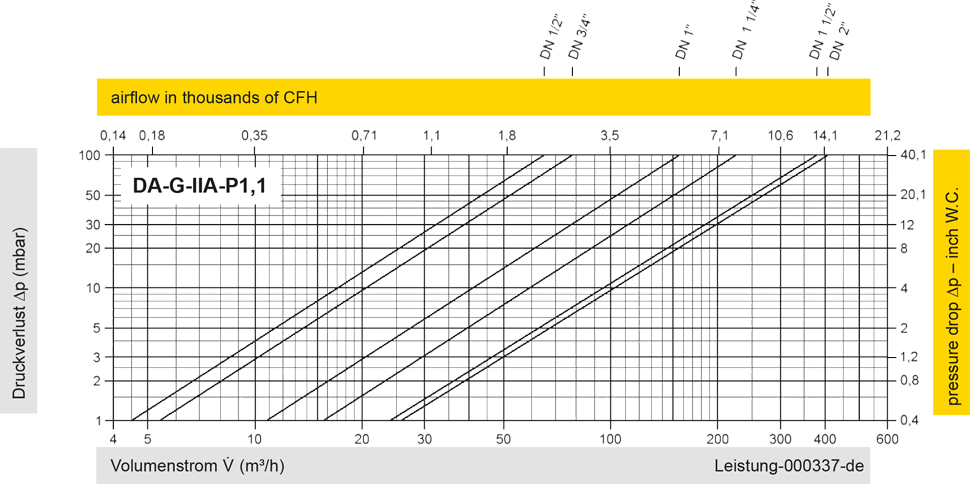

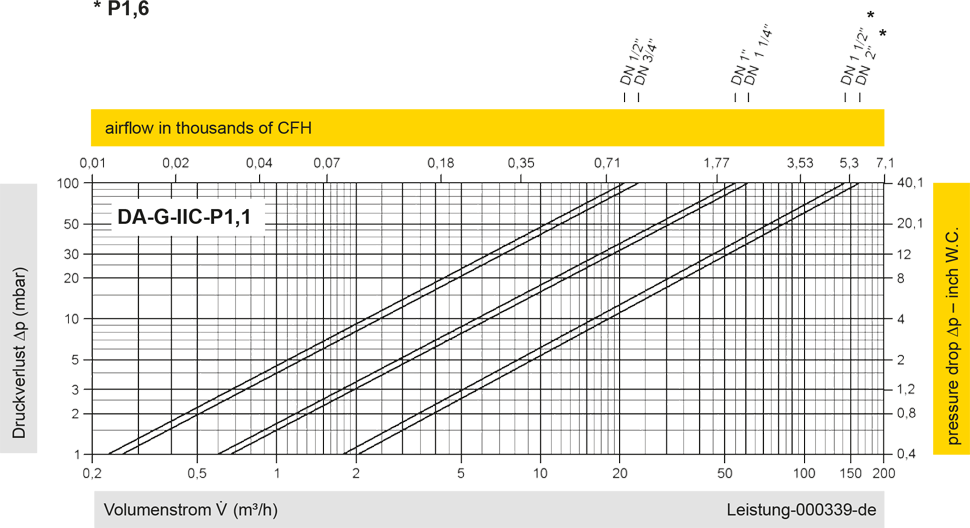

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
