BR/TS-80-IIB3
Detonationssicherung für Tankschiffe und Behälter
Merkmale
Funktion und Beschreibung
Absicherung von Tankschiffen und Behältern
Die Detonationssicherung Detonationssicherung Flammendurchschlagsicherung, die einen Flammendurchschlag bei Detonationen verhindert. vom Typ PROTEGO® BR/TS-80-IIB3 wurde speziell zur Absicherung von Tankschiffen entwickelt und kann auch zur Absicherung von Behältern genutzt werden. Eingesetzt werden die Geräte Geräte Maschinen, Betriebsmittel, stationäre oder ortsbewegliche Vorrichtungen, Steuerungs- und Ausrüstungsteile sowie Warn- und Vorbeugungssysteme, die einzeln oder kombiniert zur Erzeugung, Übertragung, Speicherung, Messung, Regelung und Umwandlung von Energien und zur Verarbeitung von Werkstoffen bestimmt sind und die eigene potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können. insbesondere auf Binnentankschiffen und Tankern für den küstennahen Verkehr. Die Armatur Armatur Eine Armatur ist ein Rohrleitungsteil, das den Medienstrom durch Öffnen, Schließen oder teilweises Absperren des Durchflusskanals oder durch Teilen oder Mischen des Medienstromes beeinflusst. wird auf dem Tank bzw. auf einem mit dem Tank verbunden Rohrstück der Nennweite Nennweite Die Nennweite ist eine alphanumerische Bezeichnung der Größe für Bauteile in einem Rohrleitungssystem, die für Referenzzwecke verwendet wird und die Buchstaben DN umfasst, gefolgt von einer dimensionslosen ganzen Zahl, die indirekt mit der physikalischen Größe der Bohrung oder des Außendurchmessers der Anschlüsse, ausgedrückt in Millimeter, in Beziehung steht. 250 installiert und mit der Gaspendelleitung (DN 80) verbunden. Die einzelnen Tanks, die über die Gaspendelleitung verbunden sind, werden so durch die Detonationssicherungen explosionstechnisch entkoppelt und geschützt.
Hauptbestandteil - PROTEGO® Flammensicherung
Die Armatur bietet unidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Sicherung aus einem Stoßfang Stoßfang Ein Stoßfang ist eine Vorrichtung, die die kinetische Energie einer Detonation reduziert. (1) und der PROTEGO® Flammensicherung Flammensicherung FLAMMENFILTER® Käfig mit FLAMMENFILTER® Satz. (2). Mehrere FLAMMENFILTER® (3) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig FLAMMENFILTER® Käfig Der FLAMMENFILTER® Käfig ist ein Gehäuse für den FLAMMENFILTER® Satz. (4) stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. Die PROTEGO® Flammensicherung ist beweglich gelagert und kann für Wartungszwecke zur Seite geklappt werden. Hauptziel dieser flexiblen Konstruktion ist, dass bei Eisbildung auf der PROTEGO® Flammensicherung bzw. bei kristallisierenden, den FLAMMENFILTER® zusetzenden Produkten eine Notent und -belüftung des Tankes erfolgen kann.
Für Explosionsgruppen IIA bis IIB3
Die Flammendurchschlagsicherung Flammendurchschlagsicherung Eine Flammendurchschlagsicherung ist eine Einrichtung, die an einer Öffnung eines Anlagenteils oder in der verbindenden Rohrleitung eines Systems von Anlagen eingebaut und deren vorgesehene Funktion es ist, den Durchfluss zu ermöglichen, aber den Flammendurchschlag zu verhindern. vom Typ PROTEGO® BR/TS kann für die Explosionsgruppen IIA bis IIB3 eingesetzt werden. Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperatur, die bei Betrieb des Betriebsmittels unter den Bemessungsbedingungen erreicht wird. von +60°C und einem Betriebsdruck Betriebsdruck Der Betriebsdruck ist der Druck, der bei Betrieb des Betriebsmittels unter Bemessungsbedingungen erreicht wird. von 1,55 bar absolut einsetzbar und erfüllt alle Bedingungen des ADN* für Gefahrguttransporte auf europäischen Binnengewässern. EU-Konformität nach derzeit gültiger ATEX-Richtlinie sowie durch Klassifikationsgesellschaften besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Materialauswahl für Gehäuse
Materialauswahl der Flammensicherung
| Ausführung | A |
| FLAMMENFILTER® Käfig | Edelstahl |
| FLAMMENFILTER® | Edelstahl |
| Zwischenlagen | Edelstahl |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage

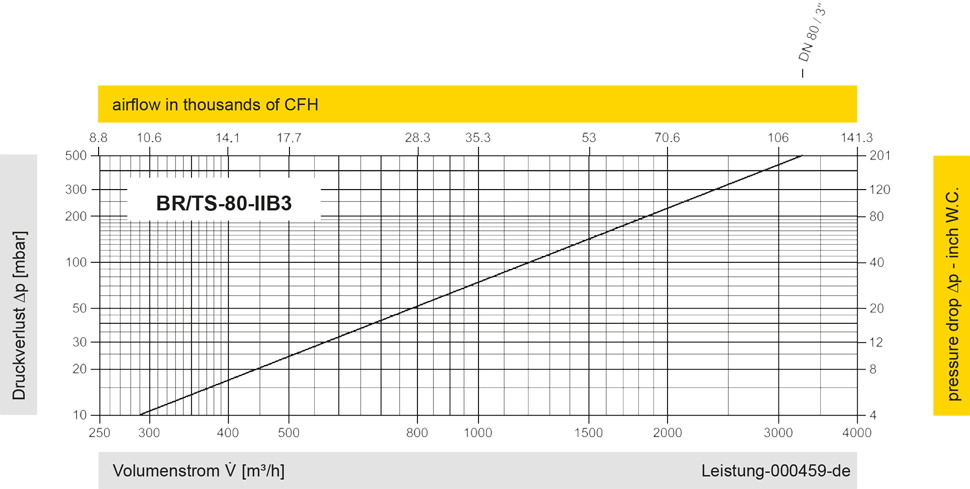

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
